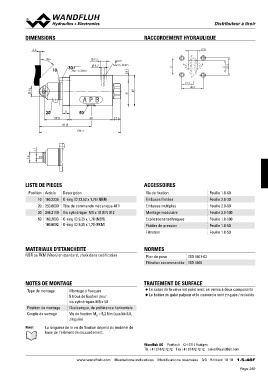

DDiissttrriibbuutteeuurr àà ttiirrooiirr

DIMENSIONS RACCORDEMENT HYDRAULIQUE

2.6 9.5 MD= 5.2Nm T 17.8
45° 5.2 A B

10
16 16 30
4.1
41 8MD= 5.2Nm
49
P
31
2121.5
32.540.5

20 11 50 12.6

39.8 68

81.8 128.4

LISTE DE PIECES ACCESSOIRES

Position Article Description Vis de fixation Feuille 1.0-60
10 160.2236 O-ring ID 23,52 x 1,78 (NBR) Embases filetées Feuille 2.9-30
20 253.6000 Tête de commande mécanique ATII Embases multiples Feuille 2.9-60
30 246.2119 Vis cylindrique M5 x 18 DIN 912 Montage modulaire Feuille 2.9-100
Explications techniques Feuille 1.0-100
50 160.2093 O-ring ID 9,25 x 1,78 (NBR) Fluides de pression Feuille 1.0-50
160.6092 O-ring ID 9,25 x 1,78 (FKM) Filtration Feuille 1.0-50

MATERIAUX D'ETANCHEITE NORMES

NBR ou FKM (Viton) en standard, choix dans codification Plan de pose ISO 4401-03

Filtration recommandée ISO 4406

NOTES DE MONTAGE TRAITEMENT DE SURFACE

Type de montage Montage à flasquer ◆ Le corps de la valve est peint avec un vernis à deux composants
5 trous de fixation pour
Position de montage vis cylindriques M5 x 50 ◆ Le boîtier du galet palpeur et le couvercle sont zingués / nickelés
Couple de serrage
Quelconque, de préférence horizontale

Vis de fixation MD = 5,2 Nm (qualité 8.8,
zinguée)

Note! La longueur de la vis de fixation dépend du matériel de
base de l'élément de raccordement.
