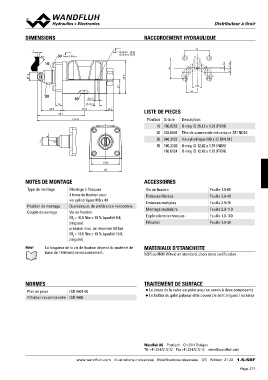

DDiissttrriibbuutteeuurr àà ttiirrooiirr

DIMENSIONS RACCORDEMENT HYDRAULIQUE

4 30 MD= 8.9Nm MD= 10.5Nm (8.8) 54
45° 13.5Nm (10.9) P

10
16
16 A B
T To
4.1
29 20.8
69.524

462050 6.5
1.5
14 10.5
9.7 16.844.593.2
14.1 LISTE DE PIECES
99.1 159.8

Position Article Description
10 160.8252 O-ring ID 25,12 x 1,78 (FKM)
20 253.6001 Tête de commande mécanique ATI NG10
30 246.3122 Vis cylindrique M6 x 22 DIN 912
50 160.2120 O-ring ID 12,42 x 1,78 (NBR)
160.6124 O-ring ID 12,42 x 1,78 (FKM)

60
68

NOTES DE MONTAGE ACCESSOIRES

Type de montage Montage à flasquer Vis de fixation Feuille 1.0-60
4 trous de fixation pour Embases filetées Feuille 2.9-40
Position de montage vis cylindriques M6 x 40 Embases multiples Feuille 2.9-70
Couple de serrage Montage modulaire Feuille 2.9-110
Quelconque, de préférence horizontale Explications techniques Feuille 1.0-100
Filtration Feuille 1.0-50
Vis de fixation
MD = 10,5 Nm ± 10 % (qualité 8.8,
zinguée)
pression max. du réservoir 80 bar
MD = 13,5 Nm ± 10 % (qualité 10.9,
zinguée)

Note! La longueur de la vis de fixation dépend du matériel de MATERIAUX D'ETANCHEITE
base de l'élément de raccordement.
NBR ou FKM (Viton) en standard, choix dans codification

NORMES TRAITEMENT DE SURFACE

Plan de pose ISO 4401-05 ◆ Le corps de la valve est peint avec un vernis à deux composants

Filtration recommandée ISO 4406 ◆ Le boîtier du galet palpeur et le couvercle sont zingués / nickelés

Wandfluh AG Postfach CH-3714 Frutigen
Tél. +41 33 672 72 72 Fax +41 33 672 72 12 sales@wandfluh.com

www.wandfluh.com Illustrations indicatives Modifications réservées 3/3 Edition: 21 22 1.5-56F
