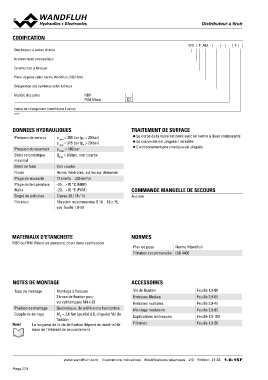

CODIFICATION DDiissttrriibbuutteeuurr àà ttiirrooiirr
WD L F A03 - - #
Distributeur, à action directe
Actionnement pneumatique
Construction à flasquer
Plane de pose selon norme Wandfluh, NG3-Mini
Désignation des symboles selon tableau
Matière des joints NBR
FKM (Viton)
D1
Indice de changement (modifié par l‘usine)
1.6-15
DONNEES HYDRAULIQUES TRAITEMENT DE SURFACE
Pression de service p max = 350 bar (pT < 20 bar) ◆ Le corps de la valve est peint avec un vernis à deux composants
p max = 315 bar (pT > 20 bar) ◆ Le couvercle est zinguée / nickelée
Pression du reservoir pT max = 100 bar ◆ L'actionnement pneumatique est zingués
Débit volumétrique Qmax = 8 l/min, voir courbe
maximal COMMANDE MANUELLE DE SECOURS
Débit de fuite Voir courbe
Fluide Huiles minérales, autres sur demande Aucune
Plage de viscosité 12 mm2/s…320 mm2/s
Plage de température -25…+70 °C (NBR)
fluide -20…+70 °C (FKM)
Degré de pollution Classe 20 / 18 / 14
Filtration Filtration recommandée ß 10…16 ≥ 75,
voir feuille 1.0-50
MATERIAUX D'ETANCHEITE NORMES
NBR ou FKM (Viton) en standard, choix dans codification Plan de pose Norme Wandfluh
Filtration recommandée ISO 4406
NOTES DE MONTAGE ACCESSOIRES
Type de montage Montage à flasquer Vis de fixation Feuille 1.0-60
Embases filetées Feuille 2.9-05
3 trous de fixation pour Embases multiples Feuille 2.9-45
Montage modulaire Feuille 2.9-85
vis cylindriques M4 x 30 Explications techniques Feuille 1.0-100
Filtration Feuille 1.0-50
Position de montage Quelconque, de préférence horizontale
Couple de serrage MD = 2,6 Nm (qualité 8.8, zinguée) Vis de
fixation
Note! La longueur de la vis de fixation dépend du matériel de
base de l'élément de raccordement.
www.wandfluh.com Illustrations indicatives Modifications réservées 2/3 Edition: 21 33 1.6-15F
