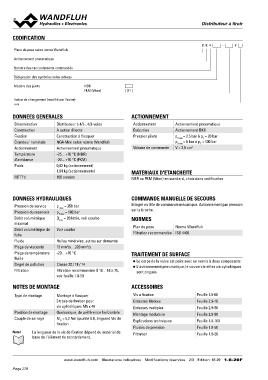

CODIFICATION Distributeur àBKti4roxi4r

BK4 - #

Plane de pose selon norme Wandfluh NBR D1
Actionnement pneumatique FKM (Viton)
Nombre des raccordements commandés
Désignation des symboles selon tableau
Matière des joints

Indice de changement (modifié par l‘usine)

1.6-20

DONNEES GENERALES ACTIONNEMENT

Dénomination Distributeur à 4/2-, 4/3-voies Actionnement Actionnement pneumatique
Construction A action directe Exécution
Fixation Construction à flasquer Pression pilote Actionnement BKII
Grandeur nominale NG4-Mini selon norme Wandfluh
Actionnement Actionnement pneumatique Volume de commande pV min = 2.5 bar à pT = 20 bar
Température -25…+70 °C (NBR) pV min = 5 bar à pT = 100 bar
d’ambiance -20…+70 °C (FKM) V = 2.5 cm3
Poids 0,82 kg (actionnement)
1,04 kg (actionnements) MATERIAUX D'ETANCHEITE
MTTFd 150 années
NBR ou FKM (Viton) en standard, choix dans codification

DONNEES HYDRAULIQUES COMMANDE MANUELLE DE SECOURS

Pression de service p max = 350 bar Integré en tête de commande mécanique. Actionnement par pression
Pression du reservoir pT max = 100 bar
Débit volumétrique Qmax = 20 l/min, voir courbe sur la broche.
maximal
Débit volumétrique de Voir courbe NORMES
fuite
Fluide Huiles minérales, autres sur demande Plan de pose Norme Wandfluh
Plage de viscosité 12 mm2/s…320 mm2/s
-20…+70 °C Filtration recommandée ISO 4406
Plage de température
fluide Classe 20 / 18 / 14 TRAITEMENT DE SURFACE
Degré de pollution Filtration recommandée ß 10…16 ≥ 75,
Filtration voir feuille 1.0-50 ◆ Le corps de la valve est peint avec un vernis à deux composants
◆ L'actionnement pneumatique, le couvercle et les vis cylindriques

sont zingués

NOTES DE MONTAGE ACCESSOIRES

Type de montage Montage à flasquer Vis a fixation Feuille 1.0-60
3 trous de fixation pour Embases filetées Feuille 2.9-10
Position de montage vis cylindriques M5 x 40 Embases multiples Feuille 2.9-50
Couple de serrage Montage modulaire Feuille 2.9-90
Quelconque, de préférence horizontale Explications techniques Feuille 1.0-100
Fluides de pression Feuille 1.0-50
MD = 5,2 Nm (qualité 8.8, zinguée) Vis de Filtration Feuille 1.0-50
fixation

Note! La longueur de la vis de fixation dépend du matériel de
base de l'élément de raccordement.

www.wandfluh.com Illustrations indicatives Modifications réservées 2/3 Edition: 16 29 1.6-20F
