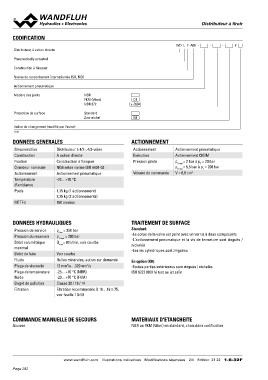

Page 282 - Softbound_Edition_19_fr
P. 282
CODIFICATION DDiissttrriibbuutteeuurr àà ttiirrooiirr
WD L F A06 - - - #
Distributeur, à action directe
Pneumatically actuated
Construction à flasquer
Norme de raccordement internationale ISO, NG6
Actionnement pneumatique
Matière des joints NBR
FKM (Viton)
NBR 872 D1
y-Z604
Protection de surface Standard
Zinc-nickel K8
Indice de changement (modifié par l‘usine)
1.6-32
DONNEES GENERALES ACTIONNEMENT
Dénomination Distributeur à 4/2-, 4/3-voies Actionnement Actionnement pneumatique
Construction A action directe Exécution
Fixation Construction à flasquer Pression pilote Actionnement CKIIM
Grandeur nominale NG6 selon norme ISO 4401-03
Actionnement Actionnement pneumatique Volume de commande pV min = 2 bar à pT = 20 bar
Température -25…+70 °C pV min = 5,5 bar à pT = 200 bar
d’ambiance V = 6,9 cm3
Poids 1,75 kg (1 actionnement)
2,25 kg (2 actionnements)
MTTFd 150 années
DONNEES HYDRAULIQUES TRAITEMENT DE SURFACE
Pression de service pmax = 350 bar Standard:
Pression du reservoir pT max = 200 bar -Le corps de la valve est peint avec un vernis à deux composants
Débit volumétrique Qmax= 80 l/min, voir courbe -L'actionnement pneumatique et la vis de fermeture sont zingués /
maximal nickelés
Débit de fuite Voir courbe -Les vis cylindriques sont zinguées
Fluide Huiles minérales, autres sur demande
Plage de viscosité 12 mm2/s…320 mm2/s En option (K8):
Plage de température -25…+70 °C (NBR) -Toutes parties extérieures sont zingués / nickelés
fluide -20…+70 °C (FKM) ISO 9227 (800 h) test au jet salin
Degré de pollution Classe 20 / 18 / 14
Filtration Filtration recommandée ß 10…16 ≥ 75,
voir feuille 1.0-50
COMMANDE MANUELLE DE SECOURS MATERIAUX D'ETANCHEITE
Aucune NBR ou FKM (Viton) en standard, choix dans codification
www.wandfluh.com Illustrations indicatives Modifications réservées 2/4 Edition: 21 22 1.6-32F
