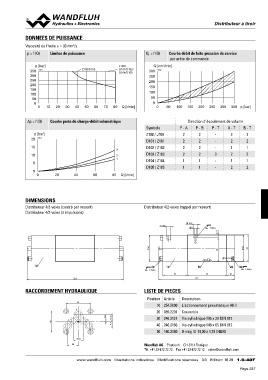

Page 287 - Softbound_Edition_19_fr

DistributeurAàKt4irxo1i0r

DONNEES DE PUISSANCE

Viscosité de l'huile u = 30 mm2/s

p = f (Q) Limites de puissance QL = f (Q) Courbe débit de fuite-pression de service
par arête de commande

p [bar] Z100/D103 J100/ Q [cm3/min]
350 K0413 D101/D102/ 300 K0304
300 D104/D105 250
200
250 150
100
200
50
150 0
0 50 100 150 200 250 300 350 p [bar]
100

50

0
0 10 20 30 40 50 60 70 80 Q [l/min]

Δp = f (Q) Courbe perte de charge-débit volumétrique Direction d'écoulement de volume
P-A P-B P-T A-T B-T
p [bar] Symbole
20 K0414 Z100 / J100 22 - 22
D101 / Z101 22 - 22
15 3 D102 / Z102 22 - 11
10 2 D103 / Z103 22322
D104 / Z104 11 - 11
1 D105 / Z105 11 - 22

5

0
0 20 40 60 80 Q [l/min]

DIMENSIONS Distributeur 4/2-voies (rappel par ressort)

Distributeur 4/3-voies (centré par ressort)
Distributeur 4/2-voies (à impulsions)

G1/8" 10.5
7
MD= 9.5Nm

10 46 40 10 50 20 30
1.5
225 MD= 9.5Nm 57 93 MD= 9.5Nm
9.7 16.8 177 18
60

55 7
60

62
RACCORDEMENT HYDRAULIQUE LISTE DE PIECES

54 Position Article Description
P 10 254.5000 L'actionnement pneumatique AK I
20 059.2201 Couvercle

A B 30 246.3121 Vis cylindrique M6 x 20 DIN 912
T To 40 246.3166 Vis cylindrique M6 x 65 DIN 912
50 160.2140 O-ring ID 14,00 x 1,78 (NBR)

20.8 Wandfluh AG Postfach CH-3714 Frutigen
24 Tél. +41 33 672 72 72 Fax +41 33 672 72 12 sales@wandfluh.com

www.wandfluh.com Illustrations indicatives Modifications réservées 3/3 Edition: 16 29 1.6-40F
