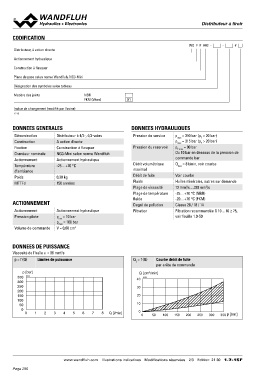

CODIFICATION DDiissttrriibbuutteeuurr àà ttiirrooiirr

WD F F A03 - - #

Distributeur, à action directe

Actionnement hydraulique

Construction à flasquer

Plane de pose selon norme Wandfluh, NG3-Mini

Désignation des symboles selon tableau

Matière des joints NBR
FKM (Viton)
D1

Indice de changement (modifié par l‘usine)

1.7-15

DONNEES GENERALES DONNEES HYDRAULIQUES

Dénomination Distributeur à 4/2-, 4/3-voies Pression de service pmax = 350 bar (pT < 20 bar)
Construction A action directe pmax = 315 bar (pT > 20 bar)
Fixation Construction à flasquer Pression du reservoir pT max = 90 bar
Grandeur nominale NG3-Mini selon norme Wandfluh Ou 10 bar en dessous de la pression de
Actionnement Actionnement hydraulique Débit volumétrique commande bar
Température -25…+70 °C maximal Qmax = 8 l/min, voir courbe
d’ambiance Débit de fuite
Poids 0,38 kg Fluide Voir courbe
MTTFd 150 années Plage de viscosité Huiles minérales, autres sur demande
Plage de température 12 mm2/s…320 mm2/s
ACTIONNEMENT Actionnement hydraulique fluide -25…+70 °C (NBR)
Degré de pollution -20…+70 °C (FKM)
Actionnement pmin = 10 bar Filtration Classe 20 / 18 / 14
Pression pilote pmax = 100 bar Filtration recommandée ß 10…16 ≥ 75,
V = 0,08 cm3 voir feuille 1.0-50
Volume de commande

DONNEES DE PUISSANCE

Viscosité de l'huile u = 30 mm2/s

p = f (Q) Limites de puissance QL = f (Q) Courbe débit de fuite
par arête de commande

p [bar] Q [cm3/min]

350 K0529 40 K4262
300
250 30
200
150 20
100
10
50
0 0 50 100 150 200 250 300 350 p [bar]
0 1 2 3 4 5 6 7 8 Q [l/min] 0

www.wandfluh.com Illustrations indicatives Modifications réservées 2/3 Edition: 21 30 1.7-15F
