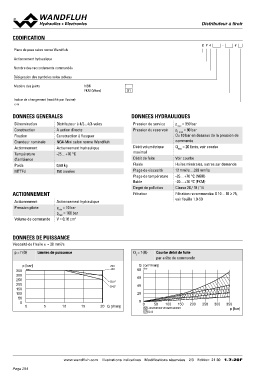

Page 294 - Softbound_Edition_19_fr

CODIFICATION Distributeur àBPti4roxi4r

BP4 - #

Plane de pose selon norme Wandfluh NBR D1
Actionnement hydraulique FKM (Viton)
Nombre des raccordements commandés
Désignation des symboles selon tableau
Matière des joints

Indice de changement (modifié par l‘usine)

1.7-20

DONNEES GENERALES DONNEES HYDRAULIQUES

Dénomination Distributeur à 4/2-, 4/3-voies Pression de service pmax = 350 bar
Construction A action directe Pression du reservoir pT max = 90 bar
Fixation Construction à flasquer Ou 10 bar en dessous de la pression de
Grandeur nominale NG4-Mini selon norme Wandfluh Débit volumétrique commande
Actionnement Actionnement hydraulique maximal Qmax = 20 l/min, voir courbe
Température -25…+70 °C Débit de fuite
d’ambiance Fluide Voir courbe
Poids 0,69 kg Plage de viscosité Huiles minérales, autres sur demande
MTTFd 150 années Plage de température 12 mm2/s…320 mm2/s
fluide -25…+70 °C (NBR)
ACTIONNEMENT Degré de pollution -20…+70 °C (FKM)
Filtration Classe 20 / 18 / 14
Actionnement Filtration recommandée ß 10…16 ≥ 75,
Pression pilote Actionnement hydraulique voir feuille 1.0-50

Volume de commande pmin = 10 bar
pmax = 100 bar
V = 0,16 cm3

DONNEES DE PUISSANCE

Viscosité de l'huile u = 30 mm2/s

p = f (Q) Limites de puissance QL = f (Q) Courbe débit de fuite
par arête de commande

p [bar] Z40 Q [cm3/min]
350 K0097 J40 80 K0125
300
250 D41* 60
200 D42*
150 40
100 20 Q [l/min]
20
50
0 5 10 15 0 0 50 100 150 200 250 300 350
0
J40/Z40/D41/D42/D44/D45 p [bar]
D43

www.wandfluh.com Illustrations indicatives Modifications réservées 2/3 Edition: 21 30 1.7-20F
