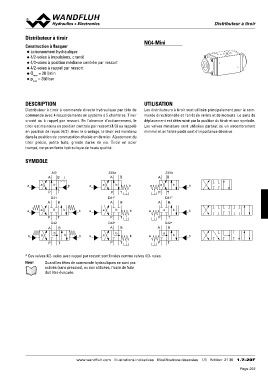

Distributeur àBPti4roxi4r

Distributeur à tiroir NG4-Mini

Construction à flasquer
◆ actionnement hydraulique
◆ 4/2-voies à impulsions, cranté
◆ 4/3-voies à position médiane centrée par ressort
◆ 4/2-voies à rappel par ressort
Qpmmaaxx = 20 l/min
◆ = 350 bar
◆

DESCRIPTION UTILISATION

Distributeur à tiroir à commande directe hydraulique par tête de Les distributeurs à tiroir sont utilisés principalement pour la com-
commande avec 4 raccordements en système à 5 chambres. Tiroir mande directionnelle et l'arrêt de vérins et de moteurs. Le sens de
cranté ou à rappel par ressort. En l'absence d'actionnement, le déplacement est déterminé par la position du tiroir et son symbole.
tiroir est maintenu en position centrale par ressort (4/3) ou rappelé Les valves miniature sont utilisées partout où un encombrement
en position de repos (4/2). Avec le crantage, le tiroir est maintenu minimal et un faible poids sont d'importance décisive.
dans la position de commutation choisie en dernier. Ajustement du
tiroir précis, petite fuite, grande durée de vie. Tiroir en acier
trempé, corps en fonte hydraulique de haute qualité.

SYMBOLE

J40 Z40a Z40b
AB AB AB

a ab b a ab b aa b b
b
PT P T PT b
B
D41 D41* D41*
AB A AB

a a 0b ba ab b a ab
ba b
PT PT PT
D42 D42* D42*

AB AB AB
a a 0b ab a ab

PT PT PT

* Ces valves 4/2- voies avec rappel par ressort sont livrées comme valves 4/3- voies.

Note! Quand les têtes de commande hydrauliques ne sont pas
activés (sans pression), ou non utilisées, l’huile de fuite
doit être évacuée.

www.wandfluh.com Illustrations indicatives Modifications réservées 1/3 Edition: 21 30 1.7-20F
