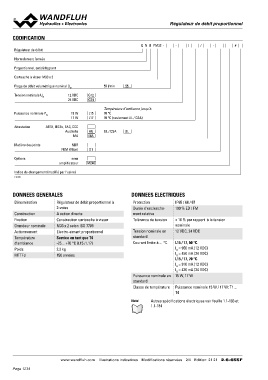

P. 1234
RRéégguullaatteeuurr ddee ddéébbiitt pprrooppoorrttiioonnnneell
CODIFICATION Q N B PM33 - - / / - #
Régulateur de débit
Normalement fermée
Proportionnel, antidéflagrant
Cartouche à visser M33 x 2
Plage de débit volumétrique nominal QN 55 l/min 55
Tension nominale UN 12 VDC G12
24 VDC G24
Puissance nominale PN Température d’ambiance jusqu’à:
15 W L15 70 °C
17 W L17 70 °C (seulement UL / CSA)
Attestation ATEX, IECEx, EAC, CCC
Australia AU UL / CSA UL
MA MA
Matière des joints NBR
FKM (Viton)
D1
Options sans
amplificateur
M248
Indice de changement (modifié par l’usine)
2.6-655
DONNEES GENERALES DONNEES ELECTRIQUES
Dénomination Régulateur de débit proportionnel à Protection IP65 / 66 / 67
2-voies Durée d’enclenche- 100 % ED / FM
Construction A action directe ment relative
Fixation Construction cartouche à visser Tolérance de tension ± 10 % par rapport à la tension
Grandeur nominale M33 x 2 selon ISO 7789 nominale
Actionnement Electro-aimant proportionnel Tension nominale en 12 VDC, 24 VDC
Température standard
d’ambiance Service en tant que T4 Courant limite à… °C L15 / 17, 50 °C
Poids -25…+70 °C (L15 / L17) IG = 950 mA (12 VDC)
MTTFd 2,3 kg Puissance nominale en IG = 450 mA (24 VDC)
150 années standard L15 / 17, 70 °C
Classe de température IG = 910 mA (12 VDC)
IG = 420 mA (24 VDC)
15 W, 17 W
Puissance nominale 15 W / 17 W: T1…
T4
Note! Autres spécifications électriques voir feuille 1.1-183 et
1.1-184
www.wandfluh.com Illustrations indicatives Modifications réservées 2/4 Edition: 21 21 2.6-655F
