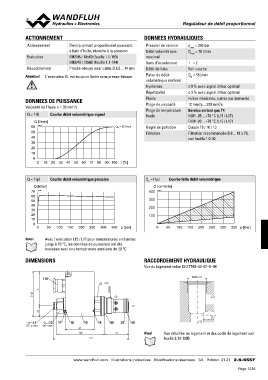

P. 1235
RRéégguullaatteeuurr ddee ddéébbiitt pprrooppoorrttiioonnnneell
ACTIONNEMENT DONNEES HYDRAULIQUES
Actionnement Electro-aimant proportionnel poussant, Pression de service pmax = 350 bar
à bain d’huile, étanche à la pression Débit volumétrique Qmax = 70 l/min
Exécution maximal
MKY45 / 18x60 (feuille 1.1-183) Sens d’écoulement 1→2
Raccordement MKU45 / 18x60 (feuille 1.1-184) Débit de fuite Voir courbe
Palier de débit QN = 55 l/min
Presse-étoupe pour câble Ø 6,5…14 mm volumétrique nominal
Hystérèse ≤ 8 % avec signal dither optimal
Attention! L'exécution UL est toujours livrée sans presse-étoupe Répétabilité ≤ 3 % avec signal dither optimal
Fluide Huiles minérales, autres sur demande
DONNEES DE PUISSANCE Plage de viscosité 12 mm2/s…320 mm2/s
Plage de température Service en tant que T4
Viscosité de l'huile u = 30 mm2/s fluide NBR -25…+70 °C (L15 / L17)
FKM -20…+70 °C (L15 / L17)
Q = f (I) Courbe débit volumétrique signal Degré de pollution Classe 18 / 16 / 13
Filtration Filtration recommandée ß 6…10 ≥ 75,
Q [l/min] voir feuille 1.0-50
60 K4154 QN = 55 l/min
50
40
30
20
10
0
0 10 20 30 40 50 60 70 80 90 100 I [%]
Q = f (p) Courbe débit volumétrique pression QL = f (p) Courbe fuite débit volumétrique
Q [l/min] Q [cm3/min]
400 K0980
70 K4155
60 300
50
40 200
30
20 100
10
100 150 200 250 300 350 p [bar] 0 50 100 150 200 250 300 350 p [bar]
0
0 50
Note! Avec l'exécution L15 / L17 pour températures ambiantes
jusqu'à 70 °C, les données de puissance ont été
évaluées avec une température ambiante de 50 °C
DIMENSIONS RACCORDEMENT HYDRAULIQUE
Vue du logement selon ISO 7789–33–01–0–98
110 M33 x 2
s36
94 M33x2
71
(2) (2)
(1)
(1)
23 (1)
15 12 17 18 10 18 40 30 60 Vue détaillée du logement et des outils de logement voir
feuille 2.13-1005
MD= 5.5Nm MD= 9Nm 60 51
100
Note!
157
www.wandfluh.com Illustrations indicatives Modifications réservées 3/4 Edition: 21 21 2.6-655F
