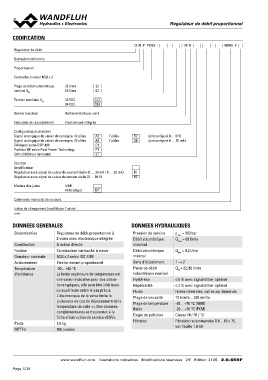

RRéégguullaatteeuurr ddee ddéébbiitt pprrooppoorrttiioonnnneell

CODIFICATION

Q N P PM33 - - / M E - HB4,5 #

Régulateur de débit D2 (préconfiguré 0…10 V)
D4 (préconfiguré 4 … 20 mA)
Normalement fermée R1
R2
Proportionnel

Cartouche à visser M33 x 2

Plage de débit volumétrique 32 l/min 32
nominal QN 63 l/min 63

Tension nominale UN 12 VDC G12
24 VDC G24

Bobine à insérer Boîtier métallique carré

Exécution de raccordement Electronique intégrée

Configuration du matériel

Signal analogique de valeur de consigne, 12 pôles A2 7 pôles

Signal analogique de valeur de consigne, 12 pôles A4 7 pôles

CANopen selon DSP-408 C1

Profibus DP selon Fluid Power Technology P1

CAN J1939 (sur demande) J1

Fonction
Amplificateur
Régulateur avec signal de valeur de courant réelle (0 … 20 mA / 4 … 20 mA)
Régulateur avec signal de valeur de tension réelle (0 … 10 V)

Matière des joints NBR
FKM (Viton)
D1

Commande manuelle de secours

Indice de changement (modifié par l’usine)

2.6-659

DONNEES GENERALES DONNEES HYDRAULIQUES

Dénomination Régulateur de débit proportionnel à Pression de service pmax = 350 bar
Construction 2-voies avec électronique intégrée Débit volumétrique Qmax = 63 l/min
Fixation maximal
Grandeur nominale A action directe Débit volumétrique Qmin = 0,2 l/min
Actionnement minimal
Température Construction cartouche à visser Sens d’écoulement 1→2
d’ambiance Palier de débit QN = 32; 63 l/min
M33 x 2 selon ISO 7789 volumétrique nominal
Poids Hystérèse ≤ 5 % avec signal dither optimal
MTTFd Electro-aimant proportionnel Répétabilité ≤ 2 % avec signal dither optimal
Fluide Huiles minérales, autres sur demande
-20…+65 °C Plage de viscosité 12 mm2/s…320 mm2/s
La limite supérieure de température est Plage de température -25…+70 °C (NBR)
une valeur indicative pour des utilisa- fluide -20…+70 °C (FKM)
tions typiques, elle peut être inférieure Degré de pollution Classe 18 / 16 / 13
ou supérieure selon le cas précis. Filtration Filtration recommandée ß 6…10 ≥ 75,
L'électronique de la valve limite la voir feuille 1.0-50
puissance en cas de dépassement de la
température de celle-ci. Des données
complémentaires se trouventen à la
fiche d'instruction de service «DSV».

1,5 kg

150 années

www.wandfluh.com Illustrations indicatives Modifications réservées 2/6 Edition: 21 05 2.6-659F
