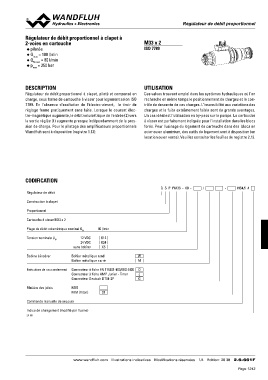

RRéégguullaatteeuurr ddee ddéébbiitt pprrooppoorrttiioonnnneell
Régulateur de débit proportionnel à clapet à M33 x 2
2-voies en cartouche
◆ pilotée ISO 7789
◆ QQpmmNaamxxa==x =31508000bll//ammr iinn
◆
◆
DESCRIPTION UTILISATION
Régulateur de débit proportionnel à clapet, piloté et compensé en Ces valves trouvent emploi dans les systèmes hydrauliques où l’on
charge, sous forme de cartouche à visser pour logement selon ISO recherche en même temps le positionnement de charges et le con-
7789. En l'absence d'excitation de l'électro-aimant, le tiroir de trôle de descente de ces charges. L’insensibilité aux variations des
réglage ferme pratiquement sans fuite. Lorsque le courant élec- charges et la fuite extrêmement faible sont de grands avantages.
tro-magnétique augmente, le débit volumétrique de l'entrée (2) vers Un cas idéal est l’utilisation en by-pass sur la pompe. La cartouche
la sortie réglée (1) augmente presque indépendamment de la pres- à visser est parfaitement indiquée pour l'installation dans les blocs
sion de charge. Pour le pilotage des amplificateurs proportionnels forés. Pour l'usinage du logement de cartouche dans des blocs en
Wandfluh sont à disposition (registre 1.13). acier ou en aluminium, des outils de logement sont à disposition (en
location ou en vente). Veuillez consulter les feuilles du registre 2.13.
CODIFICATION
Q S P PM33 - 80 - / - HB4,5 #
Régulateur de débit
Construction à clapet
Proportionnel
Cartouche à visser M33 x 2
Plage de débit volumétrique nominal QN 80 l/min
Tension nominale UN 12 VDC G12
24 VDC G24
sans bobine X5
Bobine à insérer Boîtier métallique rond W
Boîtier métallique carré M
Exécution de raccordement Connecteur à fiche EN 175301-803/ISO 4400 D
Connecteur à fiche AMP Junior - Timer J
Connecteur Deutsch DT04-2P G
Matière des joints NBR
FKM (Viton)
D1
Commande manuelle de secours
Indice de changement (modifié par l’usine)
2.6-661
