P. 1246

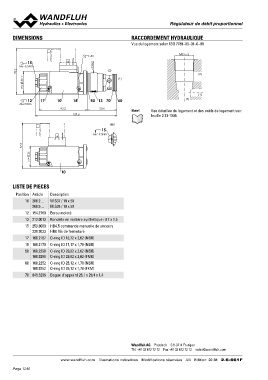

DIMENSIONS RRéégguullaatteeuurr ddee ddéébbiitt pprrooppoorrttiioonnnneell
15 RACCORDEMENT HYDRAULIQUE
MD= 5.5Nm Vue du logement selon ISO 7789–33–01–0–98
s32 M33 x 2
78.2 M33x2 (2)
W= 37.1 (1)
(2)
12 17 10 18 50 13 70 60 (1)
(1)
MD= 5Nm 82.5 139.6 50.6
Vue détaillée du logement et des outils de logement voir
Note! feuille 2.13-1005
HB0
15
MD= 9.5Nm
77.3
M= 35
10
LISTE DE PIECES
Position Article Description
10
206.2… W.S37 / 19 x 50
12 260.5… M.S35 / 19 x 50
13
15 154.2700 Ecrou moleté
212.0013 Rondelle en matière synthétique rd 7 x 1,5
253.8000 HB4,5 commande manuelle de secours
239.2033 HB0 Vis de fermeture
17 160.2187 O-ring ID 18,72 x 2,62 (NBR)
18 160.2170 O-ring ID 17,17 x 1,78 (NBR)
50 160.2298 O-ring ID 29,82 x 2,62 (NBR)
160.8298 O-ring ID 29,82 x 2,62 (FMK)
60 160.2252 O-ring ID 25,12 x 1,78 (NBR)
160.8252 O-ring ID 25,12 x 1,78 (FKM)
70 049.3296 Bague d'appui rd 26,1 x 29,4 x 1,4
Wandfluh AG Postfach CH-3714 Frutigen
Tél. +41 33 672 72 72 Fax +41 33 672 72 12 sales@wandfluh.com
www.wandfluh.com Illustrations indicatives Modifications réservées 4/4 Edition: 20 38 2.6-661F
