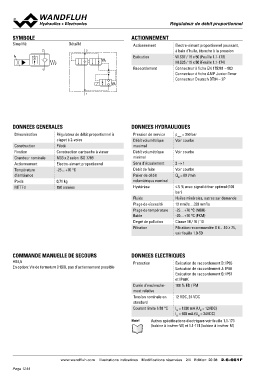

P. 1244

RRéégguullaatteeuurr ddee ddéébbiitt pprrooppoorrttiioonnnneell

SYMBOLE            Détaillé                                     ACTIONNEMENT            Electro-aimant proportionnel poussant,
                                                                                        à bain d’huile, étanche à la pression
Simplifié                              2                         Actionnement
                                                                                        W.S37 / 19 x 50 (Feuille 1.1-173)
           2                           1                         Exécution              M.S35 / 19 x 50 (Feuille 1.1-174)

           1                                                     Raccordement           Connecteur à fiche EN 175301 – 803
                                                                                        Connecteur à fiche AMP Junior-Timer
                                                                                        Connecteur Deutsch DT04 – 2P

DONNEES GENERALES                                               DONNEES HYDRAULIQUES

Dénomination       Régulateur de débit proportionnel à          Pression de service     pmax = 350 bar
                   clapet à 2-voies                             Débit volumétrique      Voir courbe
Construction       Piloté                                       maximal
Fixation           Construction cartouche à visser              Débit volumétrique      Voir courbe
Grandeur nominale  M33 x 2 selon ISO 7789                       minimal
Actionnement       Electro-aimant proportionnel                 Sens d’écoulement       2→1
Température        -25…+70 °C                                   Débit de fuite          Voir courbe
d’ambiance                                                      Palier de débit         QN = 80 l/min
Poids              0,71 kg                                      volumétrique nominal
MTTFd              150 années                                   Hystérèse               ≤ 5 % avec signal dither optimal (100
                                                                                        bar)
                                                                Fluide                  Huiles minérales, autres sur demande
                                                                Plage de viscosité      12 mm2/s…320 mm2/s
                                                                Plage de température    -25…+70 °C (NBR)
                                                                fluide                  -20…+70 °C (FKM)
                                                                Degré de pollution      Classe 18 / 16 / 13
                                                                Filtration              Filtration recommandée ß 6…10 ≥ 75,
                                                                                        voir feuille 1.0-50

COMMANDE MANUELLE DE SECOURS                                    DONNEES ELECTRIQUES

HB4,5                                                           Protection              Exécution de raccordement D: IP65

En option: Vis de fermeture (HB0), pas d'actionnement possible                          Exécution de raccordement J: IP66

                                                                                        Exécution de raccordement G: IP67

                                                                                        et IP69K

                                                                Durée d’enclenche-      100 % ED / FM

                                                                ment relative

                                                                Tension nominale en 12 VDC, 24 VDC

                                                                standard

                                                                Courant limite à 50 °C  IG = 1320 mA (UN = 12VDC)
                                                                                        IG = 660 mA (UN = 24VDC)

                                                                Note!       Autres spécifications électriques voir feuille 1.1-173
                                                                            (bobine à insérer W) et 1.1-174 (bobine à insérer M)

                   www.wandfluh.com Illustrations indicatives Modifications réservées 2/4 Edition: 20 38 2.6-661F
