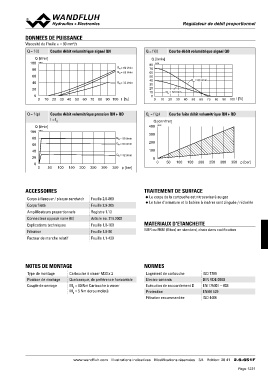

Page 1231 - Softbound_Edition_19_fr

RRéégguullaatteeuurr ddee ddéébbiitt pprrooppoorrttiioonnnneell

DONNEES DE PUISSANCE

Viscosité de l'huile u = 30 mm2/s

Q = f (I) Courbe débit volumétrique signal QN Q = f (I) Courbe débit volumétrique signal QO

Q [l/min] Q [l/min]
100 K0978
QN = 80 l/min 80 K4164
80 QN = 63 l/min
70
60
60

50

40 QN = 32 l/min 40 QN = 63 l/min

30

20 20

0 10 QN = 32 l/min
0 10 20 30 40 50 60 70 80 90 100 I [%] 0
0 10 20 30 40 50 60 70 80 90 100 I [%]

Q = f (p) Courbe débit volumétrique pression QN + QO QL = f (p) Courbe fuite débit volumétrique QN + QO
I = IG
Q [cm3/min]
Q [l/min] 400 K0980
100 K0979
300
80 QN = 80 l/min
60 QN = 63 l/min 200

40 100
20 QN = 32 l/min
0
0 0 50 100 150 200 250 300 350 p [bar]
0 50 100 150 200 250 300 350 p [bar]

ACCESSOIRES Feuille 2.6-860 TRAITEMENT DE SURFACE
Feuille 2.9-205
Corps à flasquer / plaque sandwich Registre 1.13 ◆ Le corps de la cartouche est nitrocarburé au gaz
Corps fileté Article no. 219.2002 ◆ Le tube d'armature et la bobine à insérer sont zinguée / nickelée
Amplificateurs proportionnels Feuille 1.0-100
Connecteur opposé noire (B) Feuille 1.0-50 MATERIAUX D'ETANCHEITE
Explications techniques Feuille 1.1-430
Filtration NBR ou FKM (Viton) en standard, choix dans codification
Facteur de marche relatif

NOTES DE MONTAGE NORMES

Type de montage Cartouche à visser M33 x 2 Logement de cartouche ISO 7789
Position de montage Quelconque, de préférence horizontale Electro-aimants DIN VDE 0580
Couple de serrage MD = 80 Nm Cartouche à visser Exécution de raccordement D EN 175301 – 803
MD = 5 Nm écrou moleté Protection EN 60 529
Filtration recommandée ISO 4406

www.wandfluh.com Illustrations indicatives Modifications réservées 3/4 Edition: 20 41 2.6-651F
