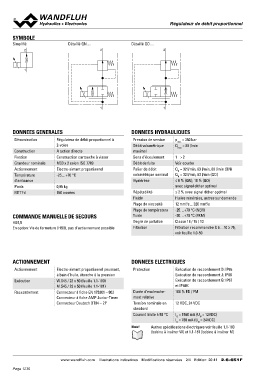

RRéégguullaatteeuurr ddee ddéébbiitt pprrooppoorrttiioonnnneell

SYMBOLE Détaillé QN… Détaillé QO…

Simplifié 2 2

2

1

11

DONNEES GENERALES DONNEES HYDRAULIQUES

Dénomination Régulateur de débit proportionnel à Pression de service pmax = 350 bar
2-voies Débit volumétrique Qmax = 80 l/min
Construction A action directe maximal
Fixation Construction cartouche à visser Sens d’écoulement 1→2
Grandeur nominale M33 x 2 selon ISO 7789 Débit de fuite Voir courbe
Actionnement Electro-aimant proportionnel Palier de débit QN = 32 l/min, 63 l/min, 80 l/min (QN)
Température -25…+70 °C volumétrique nominal QN = 32 l/min, 63 l/min (QO)
d’ambiance Hystérèse ≤ 6 % (QN); 10 % (QO)
Poids 0,95 kg avec signal dither optimal
MTTFd 150 années Répétabilité ≤ 2 % avec signal dither optimal
Fluide Huiles minérales, autres sur demande
COMMANDE MANUELLE DE SECOURS Plage de viscosité 12 mm2/s…320 mm2/s
Plage de température -25…+70 °C (NBR)
HB4,5 fluide -20…+70 °C (FKM)
Degré de pollution Classe 18 / 16 / 13
En option: Vis de fermeture (HB0), pas d'actionnement possible Filtration Filtration recommandée ß 6…10 ≥ 75,
voir feuille 1.0-50

ACTIONNEMENT DONNEES ELECTRIQUES

Actionnement Electro-aimant proportionnel poussant, Protection Exécution de raccordement D: IP65
à bain d’huile, étanche à la pression
Exécution Exécution de raccordement J: IP66
W.S45 / 23 x 50 (feuille 1.1-180)
Raccordement M.S45 / 23 x 50 (feuille 1.1-181) Exécution de raccordement G: IP67

Connecteur à fiche EN 175301 – 803 et IP69K
Connecteur à fiche AMP Junior-Timer
Connecteur Deutsch DT04 – 2P Durée d’enclenche- 100 % ED / FM

ment relative

Tension nominale en 12 VDC, 24 VDC

standard

Courant limite à 50 °C IG = 1560 mA (UN = 12VDC)
IG = 780 mA (UN = 24VDC)

Note! Autres spécifications électriques voir feuille 1.1-180
(bobine à insérer W) et 1.1-181 (bobine à insérer M)

www.wandfluh.com Illustrations indicatives Modifications réservées 2/4 Edition: 20 41 2.6-651F
