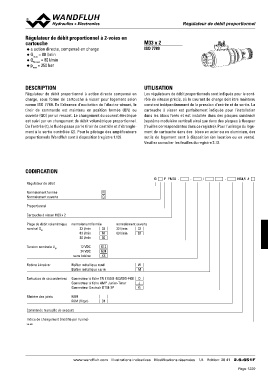

RRéégguullaatteeuurr ddee ddéébbiitt pprrooppoorrttiioonnnneell

Régulateur de débit proportionnel à 2-voies en M33 x 2
cartouche
◆ a action directe, compensé en charge ISO 7789

◆ pQQmmNaamxxa==x =3850800l/bml/amirnin
◆
◆

DESCRIPTION UTILISATION

Régulateur de débit proportionnel à action directe compensé en Les régulateurs de débit proportionnels sont indiqués pour le cont-
charge, sous forme de cartouche à visser pour logement selon rôle de vitesse précis, où le courant de charge doit être maintenu
norme ISO 7789. En l'absence d'excitation de l'électro-aimant, le constant indépendamment de la pression d'entrée et de sortie. La
tiroir de commande est maintenu en position fermée (QN) ou cartouche à visser est parfaitement indiquée pour l'installation
ouverte (QO) par un ressort. Le changement du courant électrique dans les blocs forés et est installée dans des plaques sandwich
est suivi par un changement du débit volumétrique proportionnel. (système modulaire vertical) ainsi que dans des plaques à flasquer
De l'entrée (1), le fluide passe par le tiroir de contrôle et d'étrangle- (feuilles correspondantes dans ce registre). Pour l'usinage du loge-
ment à la sortie contrôlée (2). Pour le pilotage des amplificateurs ment de cartouche dans des blocs en acier ou en aluminium, des
proportionnels Wandfluh sont à disposition (registre 1.13). outils de logement sont à disposition (en location ou en vente).
Veuillez consulter les feuilles du registre 2.13.

CODIFICATION Q P PM33 - - / - HB4,5 #

Régulateur de débit

Normalement fermée N
Normalement ouverte O

Proportionnel

Cartouche à visser M33 x 2

Plage de débit volumétrique normalement fermée normalement ouverte
nominal QN
32 l/min 32 32 l/min 32

63 l/min 63 63 l/min 63

80 l/min 80

Tension nominale UN 12 VDC G12
24 VDC G24
sans bobine X5

Bobine à insérer Boîtier métallique rond W
Boîtier métallique carré M

Exécution de raccordement Connecteur à fiche EN 175301-803/ISO 4400 D
Connecteur à fiche AMP Junior-Timer J
Connecteur Deutsch DT04-2P G

Matière des joints NBR
FKM (Viton)
D1

Commande manuelle de secours

Indice de changement (modifié par l’usine)

2.6-651

www.wandfluh.com Illustrations indicatives Modifications réservées 1/4 Edition: 20 41 2.6-651F
