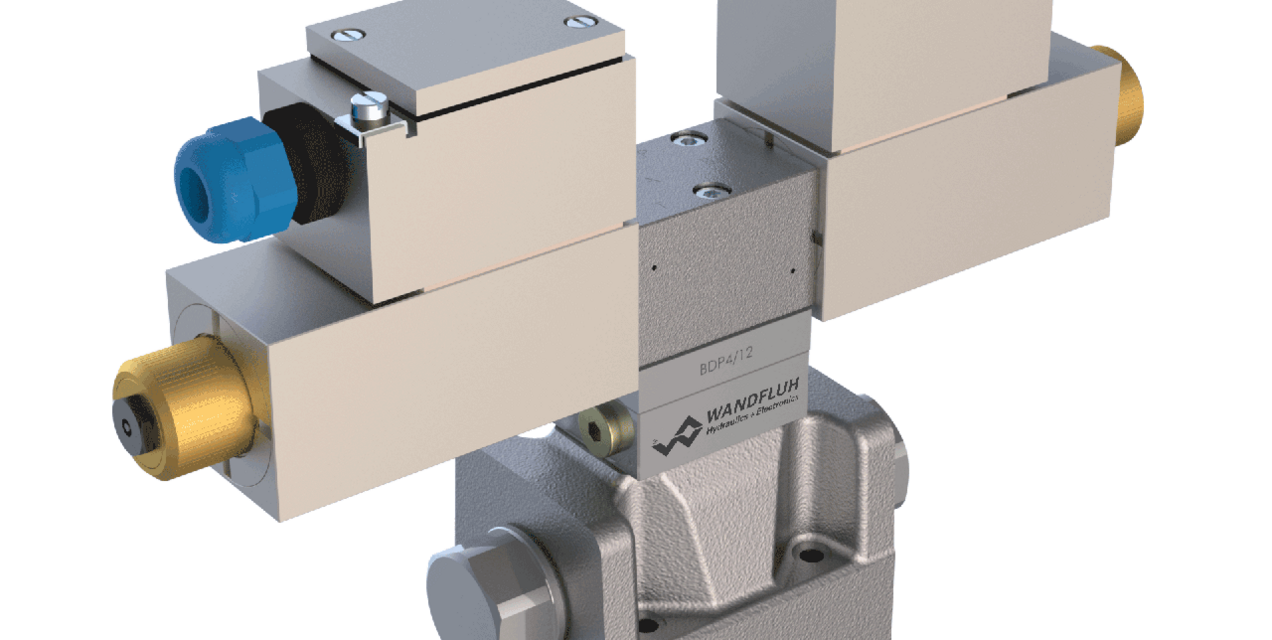

Schieberventil vorgesteuert Ex-Schutz Ex ia
Beschreibung
Vorgesteuertes 4-Wege-Ventil in 5-Kammer-System. Die Ansteuerung des Vorsteuerventils erfolgt elektrisch. Sehr kompakte Bauform mit entsprechend niedrigem Gewicht. Die hydraulische Ansteuerung des Vorsteuerventils kann je nach Vorsteuerart intern oder extern über eine zusätzliche Anschlussplatte oder das Anschlussbild erfolgen. Kolben gerastet oder mit Federrückstellung. Die Eigensicherheit des Ventils wird durch die Begrenzung der elektrischen Energie im Magnetkreis mittels einer separaten eigensicheren Stromversorgung erreicht. Die Entstehung eines Funkensprungs wird somit verhindert.
Anwendung
Diese Ventile sind geeignet für die Anwendung in explosionsgefährdeten Bereichen, über Tage und auch im Bergbau. Die Bewegungsrichtung wird durch die Stellung des Ventilkolbens und dessen Sinnbild bestimmt. Vorgesteuerte Ventile werden dort eingesetzt, wo grosse Volumenströme gesteuert werden müssen. Die Schaltleistung und mögliche Leckage der Ventile sollten bei der Systemauslegung beachtet werden.
Kernfakten
Schieberventil eigensicher
- Flanschbauart
- Vorgesteuert
- 4/2-Wege Impulsausführung gerastet
- 4/3-Wege mit federzentrierter Mittelstellung
- 4/2-Wege mit Federrückstellung
- Qmax = 160 l/min
- pmax = 350 bar
