Schieberventil vorgesteuert Ex-Schutz Ex d II C
Beschreibung

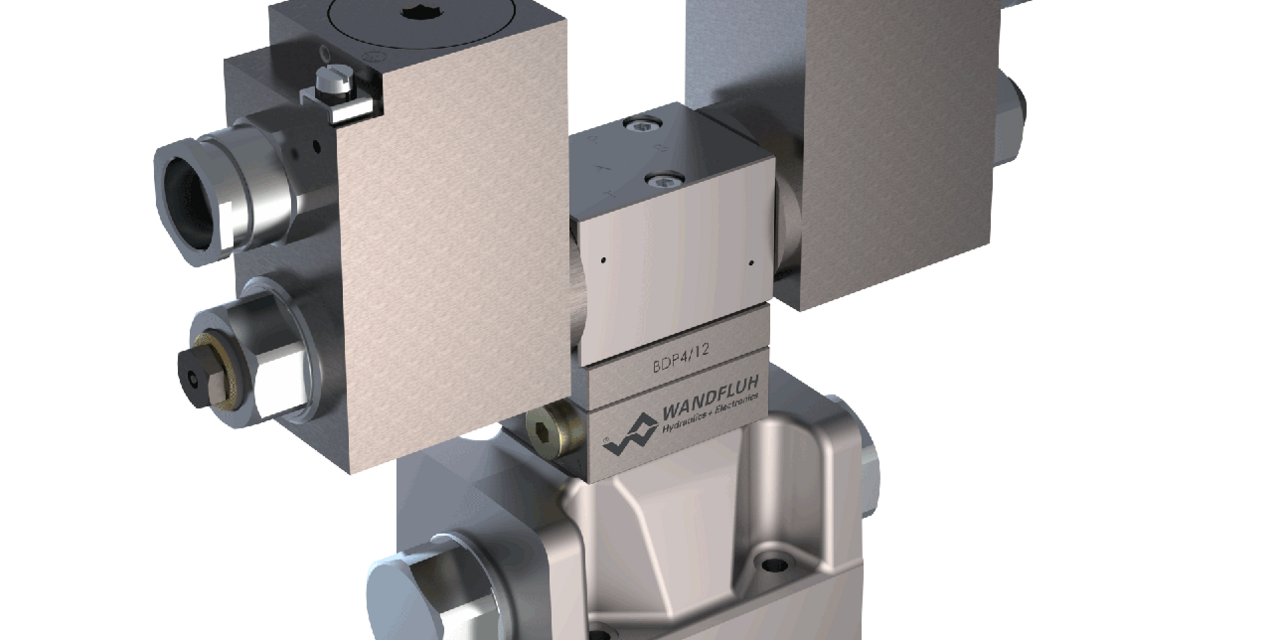

Vorgesteuertes 4-Wege-Ventil in 5-Kammer-System. Die Ansteuerung des Vorsteuerventils erfolgt elektrisch. Sehr kompakte Bauform mit entsprechend niedrigem Gewicht. Die hydraulische Ansteuerung des Vorsteuerventils kann je nach Vorsteuerart intern oder extern über eine zusätzliche Anschlussplatte oder das Anschlussbild erfolgen. Kolben gerastet oder mit Federrückstellung. Die druckfest gekapselte Ex-Schutz-Magnetspule verhindert ein Entweichen einer Explosion im Innern nach draussen sowie eine zündfähige Oberflächentemperatur.
Anwendung
Schieberventile werden hauptsächlich zur Steuerung der Bewegungsrichtung und zum Halten von Hydraulikzylindern und Motoren eingesetzt. Die Bewegungsrichtung wird durch die Stellung des Ventilkolbens und dessen Sinnbild bestimmt. Vorgesteuerte Ventile werden dort eingesetzt, wo grosse Volumenströme gesteuert werden müssen. Die Schaltleistung und mögliche Leckage der Ventile sollten bei der Systemauslegung beachtet werden. Magnetschieberventile eignen sich für Werkzeugmaschinen und Handlingsysteme aller Art.
Kernfakten
Schieberventil
- Flanschbauart
- vorgesteuert
- 4/2-Wege Impulsausführung gerastet
- 4/3-Wege mit federzentrierter Mittelstellung
- 4/2-Wege mit Federrückstellung
- Qmax = 160 l/min
- pmax = 350 bar
