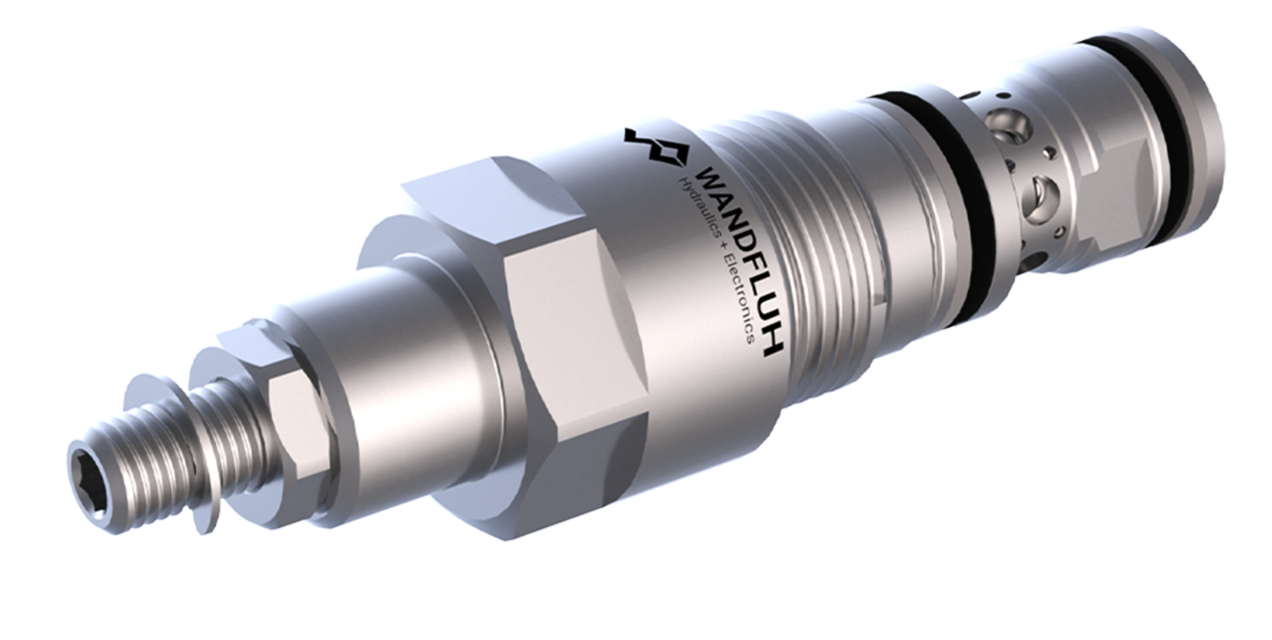

Inline-Druckwaageventil
Beschreibung
Inline-Druckwaageventil in Schraubpatronenbauart mit verstellbarer oder fixer Druckwaagefeder. Die Aufgabe der Druckwaage ist es, das Druckgefälle über eine Drosselstelle (z.B. Steuerkante eines Proportionalwegeventils) konstant zu halten. Sie sorgt dafür, dass bei einer bestimmten Stellung des Steuerkolbens eine bestimmte, vom Lastdruck unabhängige Ölmenge durch das Schieberventil fliesst. Inline-Druckwaagen werden meist in Verbindung mit Proportionalventilen verwendet, können aber auch mit Düsen oder Drosselventilen für eine konstante Volumenstromregelung sorgen.
Anwendung
Mit Hilfe der Inline-Druckwaagen wird der Volumenstrom unabhängig vom Lastdruck am Verbraucher geregelt. Zylinder- oder Motorengeschwindigkeiten bleiben konstant. Sind mehrere Verbraucher parallel in Betrieb, steht jedem der volle Systemdruck zur Verfügung. Bei schwingungskritischen Anwendungen, zum Beispiel bei Lastdruck <25 bar am Anschluss 3(x), bitte um Rücksprache. Mit der verstellbaren Druckwaagefeder wird dem Anwender eine Optimierung des Systems direkt an der Anlage ermöglicht. Um Einstellungen zu sichern, kann die Verstellschraube mit einer Sicherungskappe versehen werden.
Kernfakten
Inline-Druckwaagepatrone
- Qmax = 100 l/min
- pmax = 350 bar
