Prio On Demand Druckwaagepatrone
Beschreibung

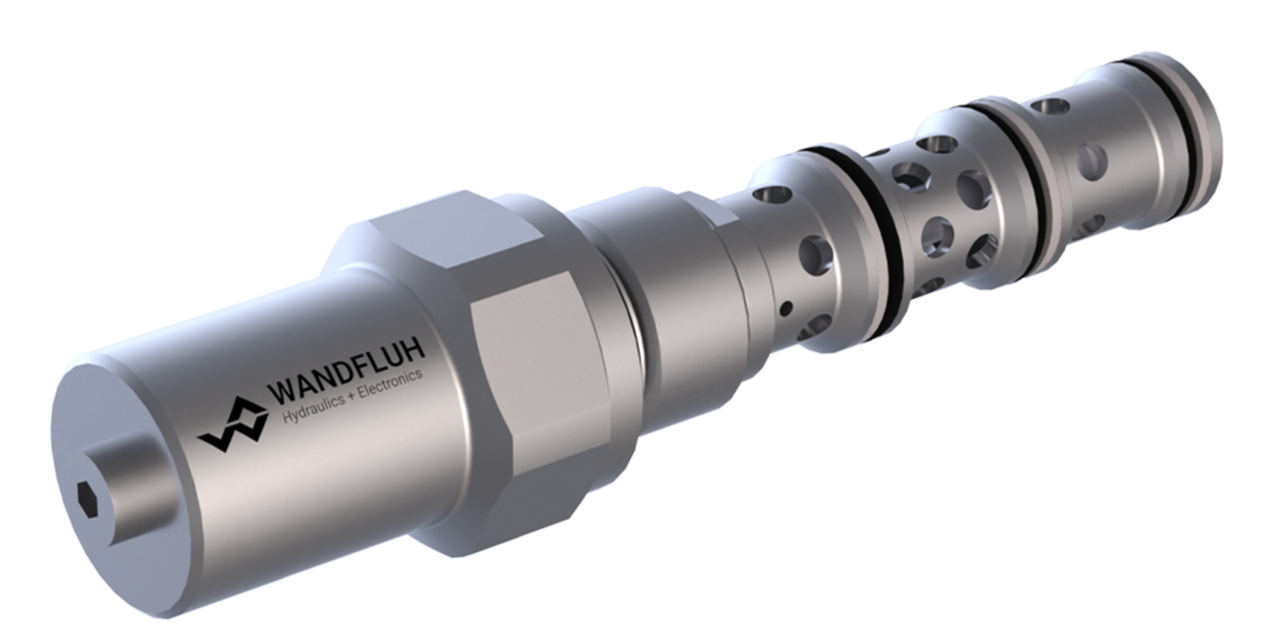

Prioritätsventil On Demand in Schraubpatronenbauart mit fixer Druckwaagefeder. Die Aufgabe des Prioritätsventiles ist es, eine oder mehrere hydraulische Funktionen mit Vorzugsvolumenstrom zu versorgen. Das Ventil arbeitet wie ein 3-Wege-Stromregelventil, welches dem Verbraucher mit der Priorität (Anschluss 4) immer den benötigten Volumenstrom zur Verfügung stellt und den Restvolumenstrom (2) an andere Verbraucher weitergibt. Im Falle einer Unterversorgung (wenn der Volumenstrom der Pumpe den Prioritätsstrom unterschreitet) werden die Verbraucher ohne Priorität unterversorgt oder gar nicht versorgt. "On Demand" bedeutet das auf der Prioritätsseite immer nur so viel Volumenstrom abgenommen wird, wie zu dem Zeitpunkt benötigt. Das Prioritätsventil arbeitet lastunabhängig vom Prioritätsdruck und unabhängig vom Druck der Reststromverbraucher. Die Regeldruckdifferenz für die Prio Funktion wird durch eine fixe Feder mit 5 oder 10 bar vorgegeben.
Anwendung
Eine typische Anwendung für das Prioritätsventil ist die Versorgung des hydraulischen Lenksystemes in einem selbstfahrenden mobilen Arbeitsgerät, wie beispielsweise eine Kompaktkehrmaschine. Durch die On Demand Funktion kann der Anschluss 1 mit dem LS-Anschluss der hydraulischen Lenkung verbunden werden und die Lenkung bekommt prioritätsmässig genau den Volumenstrom, welcher zu dem Zeitpunkt zum Lenken benötigt wird. Der Restvolumenstrom steht den weiteren hydraulischen Verbrauchern im System, beispielsweise Besenantrieben, zur Verfügung. Druckschwankungen, verursacht von diesen Verbrauchern, beeinflussen die Lenkung nicht. Neben prioritätsmässiger Versorgung von Lenkungen oder Bremssystemen können natürlich auch beliebige Schaltungen aufgebaut werden, mit unterschiedlichen Proportional-Wege- oder Stromregelventilen auf der Prio- (4) und Reststromseite (2). Zur Fabrikation der Patronen-Aufnahmebohrung in Stahl- und Alu-Blöcken stehen Stufenwerkzeuge zum Kauf zur Verfügung. Beachten Sie dazu die Datenblätter im Register 2.13.
Kernfakten
Prio On Demand Druckwaagepatrone
- Qmax = 140 l/min
- Qprio max = 80 l/min
- pmax = 350 bar
