Proportional 3-Wege-Stromregelpatrone(Steckspule, integrierte Elektronik)
Beschreibung

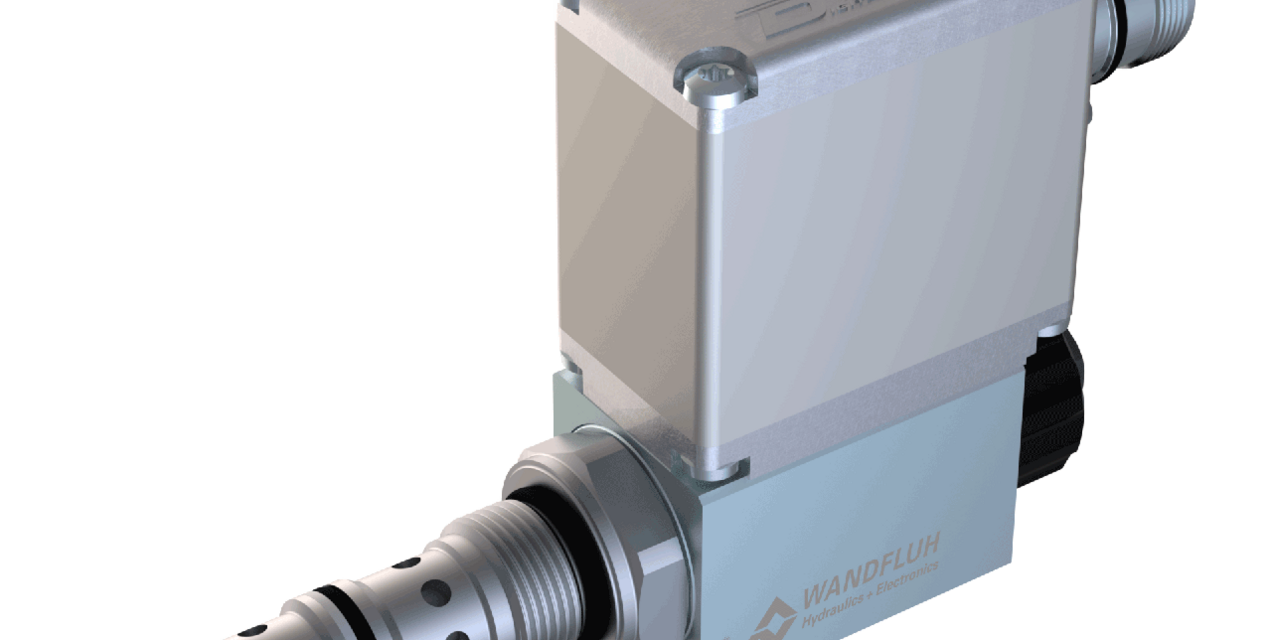

Direktgesteuertes lastkompensiertes Proportional-Stromregelventil mit integrierter Elektronik als Schraubpatrone mit Gewinde M22x1,5 für Senkung nach ISO 7789. Die Plug & Play-Ventile sind werkseitig eingestellt und abgeglichen und weisen daher geringste Serienstreuung auf. Mit Schutzart IP67 der Elektronik eignen sich diese Ventile für raue Umgebungsbedingungen. Drei Nennvolumenstromstufen sind erhältlich. Die Verstellung des Volumenstroms erfolgt durch einen Wandfluh-Proportionalmagneten (VDE-Norm 0580). Annähernd lineare Volumenstrom-Zunahme und geringe Hysterese sind charakteristisch für diese Ventile. Der Patronenkörper und der Magnet aus Stahl sind galvanisch verzinkt und dadurch rostgeschützt. Das Elektronikgehäuse ist aus Aluminium.
Anwendung
Proportional-Stromventile sind für präzise Vorschubsteuerungen geeignet, wo der Verbrau-cherstrom bei wechselnder Belastung konstant gehalten werden muss. Sie finden überall dort Anwendung, wo geringe Serienstreuung, einfache Installation, komfortable Bedienung und höchste Präzision von grosser Bedeutung sind. Die Anwendungen liegen sowohl in der Industrie- wie auch in der Mobilhydraulik. Die Schraubpatrone eignet sich gut zum Einbau in Steuerblöcke sowie in Flansch- und Sandwichventilen der NG6. Zur Fabrikation der Patronen-Aufnahmebohrung stehen Stufenwerkzeuge zur Verfügung (Miete oder Kauf). Beachten Sie dazu die Datenblätter in Reg. 2.13 unserer Dokumentation.
Kernfakten
Proportional 3-Wege-Stromregelventil
Schraubpatronen-Bauart
- Integrierte Verstärkerelektronik
- Direktgesteuert, lastkompensiert
- Qmax = 40 l/min, pmax = 350 bar
- QN max = 25 l/min
