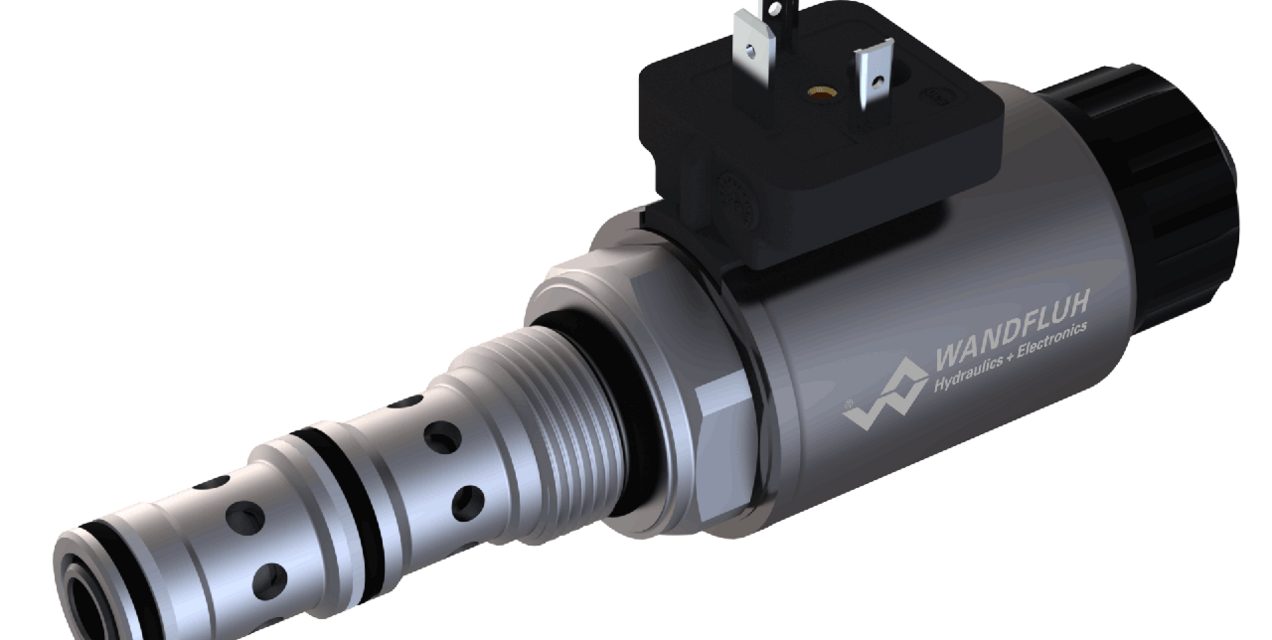

Proportional 3-Wege Stromregelpatrone (Steckspule)
Beschreibung
Direktgesteuertes, lastkompensiertes Proportional-Stromregelventil als Schraubpatrone mit Gewinde M22x1,5 für Senkung nach ISO 7789. Drei Nennvolumenstromstufen sind erhältlich.Die Verstellung des Volumenstroms erfolgt durch einen Wandfluh-Proportionalmagneten (VDE-Norm 0580). Der Patronenkörper ist aus Stahl. Eine spezielle Oberflächenvergütung garantiert einen guten Korrosionsschutz sowie Verschleissschutz und sehr gute Gleiteigenschaften des Druckwaage- und Drosselkolbens. Die Magnetspule ist zink- / nickelbeschichtet.
Anwendung
Proportional-Stromventile sind für präzise Vorschubsteuerungen geeignet, wo der Verbrau-cherstrom bei wechselnder Belastung konstant gehalten werden muss. Die Schraubpatrone eignet sich zum Einbau in Steuerblöcken sowie in Flansch- und Sandwichventilen der NG6. Zur Fabrikation der Patronen-Aufnahmebohrung stehen Stufenwerkzeuge zur Verfügung (Miete oder Kauf). Beachten Sie dazu die Datenblätter in Reg. 2.13 unserer Dokumentation.
Kernfakten
Proportional-3-Wege-Stromregelventil
Schraubpatronen-Bauart
- Direktgesteuert, lastkompensiert
- Qmax = 40 l/min, pmax = 350 bar
- QN max = 25 l/min
