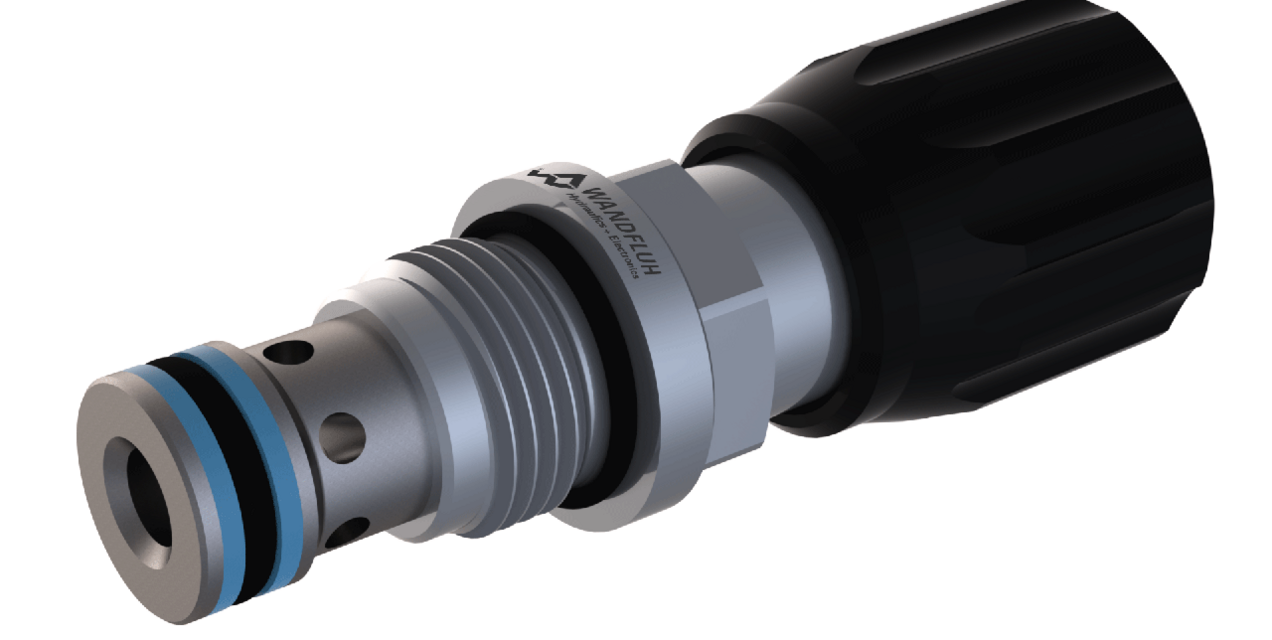

Drosselpatrone
Beschreibung
Mechanisch verstellbares Drosselventil in Schraubpatronenbauart für Senkung nach ISO 7789. Die über ein Feingewinde verstellbare Drosselspindel gibt für den an den Anschlüssen 1 oder 2 eintretenden Volumenstrom einen Ringspalt bzw. eine Dreieckskerbe frei. Der eingestellte Drosselquerschnitt erzeugt einen Druckverlust, der den Volumenstrom bestimmt. Im eingeschraubten Zustand schliesst die Drossel praktisch leckagefrei. Der Öldurchfluss ist in beide Richtungen möglich.
Anwendung
Drosselventile werden überall dort eingesetzt, wo Volumenströme in beiden Durchflussrichtungen ohne Berücksichtigung von Druckschwankungen stufenlos reguliert werden müssen. Die Schraubpatrone eignet sich sehr gut zum Einbau in Steuerblöcke und wird in Sandwichplatten (Höhenverkettung) eingebaut (entsprechende Datenblätter in diesem Register). Zur Fabrikation der Patronen- Aufnahmebohrung in Stahl- und Alu-Blöcken stehen Stufenwerkzeuge zur Verfügung (Miete oder Kauf). Beachten Sie dazu die Datenblätter im Register 2.13.
Kernfakten
Drosselpatrone
- Qmax = 25 l/min
- QN max = 25 l/min
- pmax = 350 bar
