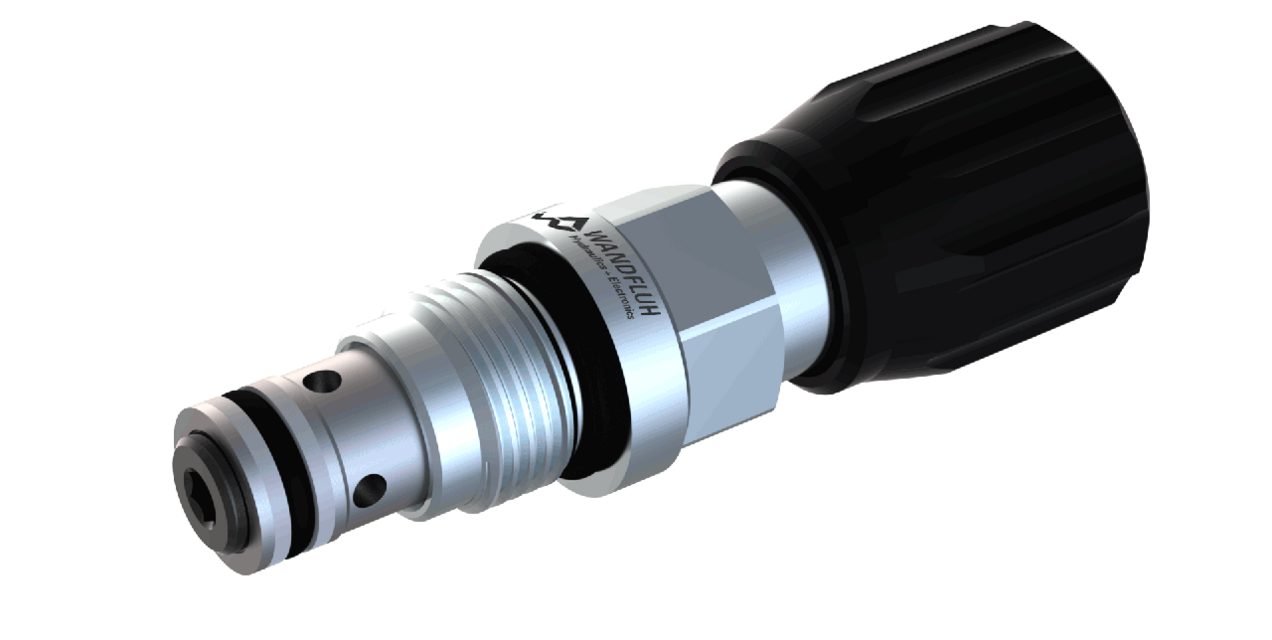

Limiteur de pression en cartouche à action directe
Description
Limiteur de pression type clapet à action directe en construction cartouche à visser pour logement selon ISO 7789 La valve est fermée en position neutre. Si la pression en P (1) dépasse la valeur réglée de la valve, la pression excédentaire est dechargée à T (2). La pression d‘accumulation à T (2) s'ajoute à la valeur réglée. T (2) peut être chargé jusqu'au maximum. Les pièces de précision trempées assurent une fermeture pratiquement sans fuite. A commutation rapide avec faible hystérèse et stabilité excellente sur toute la plage de débit.
Application
La valve est utilisée pour la limitation de la pression de service dans le système hydraulique ou pour la protection contre des pressions appliquées élevées. Peut être utilisé dans des commutations limiteur de pression doubles. Pour l'usinage du logement de cartouche dans des blocs en acier ou en aluminium, des outils de logement sont à disposition (en location ou en vente). Veuillez consulter les feuilles du registre 2.13.
Points clés
Cartouche a limiteur de pression
- a action directe
- pmax = 400 bar
- pN max = 315 bar
- Qmax = 5 l/min
