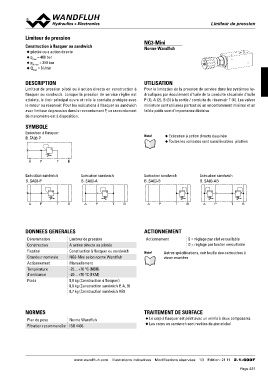

LLiimmiitteeuurr ddee pprreessssiioonn
Limiteur de pression NG3-Mini
Construction à flasquer ou sandwich Norme Wandfluh
◆ pilotée ou a action directe
◆ pmax = 400 bar
◆ pN max = 350 bar
◆ Qmax = 8 l/min
DESCRIPTION UTILISATION
Limiteur de pression piloté ou é action directe en construction à Pour la limitation de la pression de service dans les systèmes hy-
flasquer ou sandwich. Lorsque la pression de service réglée est drauliques par écoulement d'huile de la conduite sécurisée d'huile
atteinte, le tiroir principal ouvre et relie la conduite protégée avec P (1), A (2), B (3) à la sortie / conduite du réservoir T (4). Les valves
le retour au reservoir. Pour les exécutions à flasquer ou sandwich miniature sont utilisées partout où un encombrement minimal et un
avec limiteur de pression dans le raccordement P, un raccordement faible poids sont d'importance décisive.
de manomètre est à disposition.
Note! ◆ Exécution à action directe dessinée
SYMBOLE ◆ Toutes les variantes sont aussi livrables pilotées
Exécution à flasquer
B..FA03-P
AP TB
Exécution sandwich Exécution sandwich Exécution sandwich Exécution sandwich
B..SA03-P B..SA03-A B..SA03-B B..SA03-AB
AP TB AP TB AP TB AP TB
DONNEES GENERALES ACTIONNEMENT
Dénomination Limiteur de pression Actionnement S = réglage par clef verouillable
Construction D = réglage par bouton verouillable
Fixation A action directe ou pilotée
Grandeur nominale Note! Autres spécifications, voir feuille des cartouches à
Actionnement Construction à flasquer ou sandwich visser montées
Température
d’ambiance NG3-Mini selon norme Wandfluh
Poids
Manuellement
-25…+70 °C (NBR)
-20…+70 °C (FKM)
0,8 kg (Construction à flasquer)
0,6 kg (Construction sandwich P, A, B)
0,7 kg (Construction sandwich AB)
NORMES TRAITEMENT DE SURFACE
Plan de pose Norme Wandfluh ◆ Le corp à flasquer est peint avec un vernis à deux composants
Filtration recommandée ISO 4406 ◆ Les corps en sandwich sont revêtus de zinc-nickel
www.wandfluh.com Illustrations indicatives Modifications réservées 1/3 Edition: 21 11 2.1-600F
