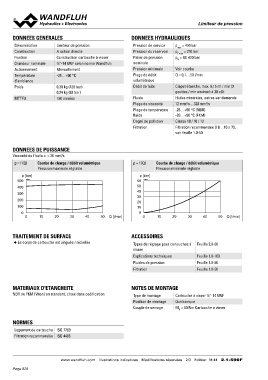

LLiimmiitteeuurr ddee pprreessssiioonn

DONNEES GENERALES DONNEES HYDRAULIQUES

Dénomination Limiteur de pression Pression de service pmax = 450 bar
Construction A action directe Pression du reservoir pT max = 210 bar
Fixation Construction cartouche à visser Palier de pression pN = 63; 420 bar
Grandeur nominale 7⁄8“-14 UNF selon norme Wandfluh nominale
Actionnement Manuellement Pression minimale Voir courbe
Température -25…+90 °C Plage de débit Q = 0,1…50 l/min
d’ambiance volumétrique
Poids 0,30 kg (420 bar) Débit de fuite Clapet étanche, max. 0,15 ml / min (3
0,24 kg (63 bar) gouttes / min environ) à 30 cSt
MTTFd 150 années Fluide Huiles minérales, autres sur demande
Plage de viscosité 12 mm2/s…320 mm2/s
Plage de température -25…+90 °C (NBR)
fluide -20…+90 °C (FKM)
Degré de pollution Classe 18 / 16 / 13
Filtration Filtration recommandée ß 6…10 ≥ 75,
voir feuille 1.0-50

DONNEES DE PUISSANCE

Viscosité de l'huile u = 30 mm2/s

p = f (Q) Courbe de charge / débit volumétrique p = f (Q) Courbe de charge / débit volumétrique
Pression maximale réglable Pression minimale réglable
p [bar]
p [bar] 60 K4057 10 20 30 40 50 Q [l/min]
500 K4056 50
400 40
300 30
200 20
100 10

0 0
0 10 20 30 40 50 Q [l/min] 0

TRAITEMENT DE SURFACE ACCESSOIRES Feuille 2.0-50

◆ Le corps de cartouche est zinguée / nickelée Types de réglage pour cartouches à Feuille 1.0-100
visser Feuille 1.0-50
Explications techniques Feuille 1.0-50
Fluides de pression
Filtration

MATERIAUX D'ETANCHEITE NOTES DE MONTAGE

NBR ou FKM (Viton) en standard, choix dans codification Type de montage Cartouche à visser 7⁄8“-14 UNF
Position de montage Quelconque
NORMES Couple de serrage MD = 60 Nm Cartouche à visser

Logement de cartouche ISO 7789
Filtration recommandée ISO 4406

www.wandfluh.com Illustrations indicatives Modifications réservées 2/3 Edition: 18 44 2.1-590F
