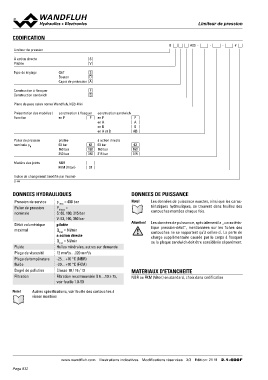

LLiimmiitteeuurr ddee pprreessssiioonn
CODIFICATION
B A03 - - - #
Limiteur de pression
À action directe S
Pilotée V
Type de réglage Clef S
Bouton D
Capot de protection A
Construction à flasquer F
Construction sandwich S
Plane de pose selon norme Wandfluh, NG3-Mini
Présentation des modèles / construction à flasquer construction sandwich
Fonction en P P
en P P
en A A
en B B
en A et B AB
Palier de pression pilotée à action directe 63
nominale pN 63 bar 63 63 bar 160
160 bar 160 160 bar 315
350 bar 350 315 bar
Matière des joints NBR
FKM (Viton)
D1
Indice de changement (modifié par l‘usine)
2.1-600
DONNEES HYDRAULIQUES DONNEES DE PUISSANCE
Pression de service p max = 400 bar Note! Les données de puissance exactes, ainsi que les carac-
Palier de pression PN max = téristiques hydrauliques, se trouvent dans feuilles des
nominale S: 63, 160, 315 bar cartouches montées chaque fois.
V: 63, 160, 350 bar
Débit volumétrique Attention! Les données de puissance, spécialement la „caractéris-
maximal pilotée tique pression-débit“, mentionnées sur les fiches des
Qmax = 8 l/min cartouches ne se rapportent qu’à celles-ci. La perte de
Fluide a action directe charge supplémentaire causée par le corps à flasquer
Plage de viscosité Qmax = 5 l/min ou la plaque sandwich doit être considérée séparément.
Plage de température Huiles minérales, autres sur demande
fluide MATERIAUX D'ETANCHEITE
Degré de pollution 12 mm2/s…320 mm2/s
Filtration NBR ou FKM (Viton) en standard, choix dans codification
-25…+70 °C (NBR)
-20…+70 °C (FKM)
Classe 18 / 16 / 13
Filtration recommandée ß 6…10 ≥ 75,
voir feuille 1.0-50
Note! Autres spécifications, voir feuille des cartouches à
visser montées
www.wandfluh.com Illustrations indicatives Modifications réservées 2/3 Edition: 21 11 2.1-600F
