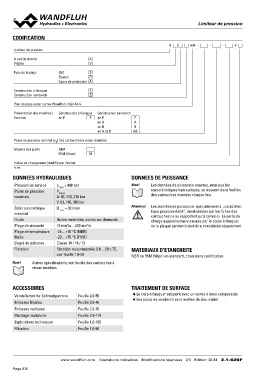

Page 836 - Softbound_Edition_19_fr

LLiimmiitteeuurr ddee pprreessssiioonn

CODIFICATION B A04 - - - #

Limiteur de pression

A action directe A
Pilotée V

Type de réglage Clef S

Bouton D

Capot de protection A

Construction à flasquer F
Construction sandwich S

Plan de pose selon norme Wandfluh, NG4-Mini

Présentation des modèles / Construction à flasquer Construction sandwich
Fonction en P P
en P P

en A A

en B B

en A et B AB

Palier de pression nominal (pN) des cartouches à visser montées

Matière des joints NBR
FKM (Viton)
D1

Indice de changement (modifié par l’usine)

2.1-620

DONNEES HYDRAULIQUES DONNEES DE PUISSANCE

Pression de service p max = 400 bar Note! Les données de puissance exactes, ainsi que les
Palier de pression PN max caractéristiques hydrauliques, se trouvent dans feuilles
nominale A: 63, 210, 315 bar des cartouches montées chaque fois.
V: 63, 160, 350 bar
Débit volumétrique Q max = 30 l/min Attention! Les données de puissance, spécialement la „caractéris-
maximal tique pression-débit“, mentionnées sur les fiches des
Fluide Huiles minérales, autres sur demande cartouches ne se rapportent qu’à celles-ci. La perte de
Plage de viscosité 12 mm2/s…320 mm2/s charge supplémentaire causée par le corps à flasquer
Plage de température -25…+70 °C (NBR) ou la plaque sandwich doit être considérée séparément.
fluide -20…+70 °C (FKM)
Degré de pollution Classe 18 / 16 / 13 MATERIAUX D'ETANCHEITE
Filtration Filtration recommandée ß 6…10 ≥ 75,
voir feuille 1.0-50 NBR ou FKM (Viton) en standard, choix dans codification

Note! Autres spécifications, voir feuille des cartouches à
visser montées

ACCESSOIRES Feuille 2.0-50 TRAITEMENT DE SURFACE
Feuille 2.9-40
Verstellarten für Schraubpatrone Feuille 2.9-70 ◆ Le corp à flasquer est peint avec un vernis à deux composants
Embases filetées Feuille 2.9-110
Embases multiples Feuille 1.0-100 ◆ Les corps en sandwich sont revêtus de zinc-nickel
Montage modulaire Feuille 1.0-50
Explications techniques
Filtration

www.wandfluh.com Illustrations indicatives Modifications réservées 2/3 Edition: 20 44 2.1-620F
