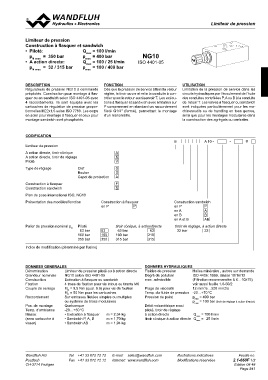

LLimimitietueursr ddee pprreessssiioonn
Limiteur de pression
Construction à flasquer et sandwich
• Piloté: Qmax = 100 l/min NG10
pN max = 350 bar pmax = 400 bar
Qmax = 100 / 25 l/min ISO 4401-05
• A action directe: pmax = 100 / 400 bar
pN max = 32 / 315 bar
DESCRIPTION FONCTION UTILISATION
Régulateurs de pression NG10 à commande Dès que la pression de service atteint la valeur Limitation de la pression de service dans les
prépilotés. Construction pour montage à flas- réglée, le tiroir ouvre et relie la conduite à con- circuits hydrauliques par l’écoulement de l’huile
quer ou en sandwich selon ISO 4401-05 avec trôler avec le retour au réservoir T. Les exécu- des conduites contrôlées P, A ou B à la conduite
4 raccordements. Ils sont équipés avec les tions à flasquer et sandwich avec limitation sur de retour T. Les valves à flasquer ou sandwich
cartouches de régulation de pression propor- P comprennent en standard un raccordement sont indiquées particulièrement pour les ma-
tionnelles M22x1,5 selon ISO 7789. Les corps fileté G1/4" (fermé), permettant le montage chinesoutils ou de handling en tous genres,
en acier pour montage à flasquer et ceux pour d’un manomètre. ainsi que pour les montages modulaires dans
montage sandwich sont phosphatés. la construction des agrégats ou centrales.
CODIFICATION
B A 10 - - #
Limiteur de pression
A action directe, tiroir cônique A
A action directe, tiroir de réglage K
Piloté V
Type de réglage Clef S
Bouton D
Capot de protection A
Construction à flasquer F
Construction sandwich S
Plan de pose international ISO, NG10
Présentation des modèles/fonction Construction à flasquer Construction sandwich
en P P en P P
en A A
en B B
en A et B AB
Palier de pression nominal pN Piloté tiroir cônique, à actiondirecte tiroir de réglage, à action directe
63 bar
63 63 bar 63 32 bar 32
160 bar 160
350 bar 350 160 bar 210
315 bar 315
Indice de modification (déterminé par l’usine)
DONNEES GENERALES DONNEES HYDRAULIQUES
Dénomination Limiteur de pression piloté ou à action directe Fluides de pression Huiles minérales , autres sur demande
Grandeur nominale NG10 selon ISO 4401-05 Degré de pollution ISO 4406: 1999, classe 18/16/13
Construction Exécution à flasquer ou sandwich max. admissible (Filtration recommandée ß 6…10≥75)
Fixation 4 trous de fixation pour vis imbus ou tirants M6 voir aussi feuille 1.0-50/2
Couple de serrage MD = 9,5 Nm (qual. 8.8) pour vis de fixation Plage de viscosité 12 mm2/s…320 mm2/s
Raccordement MD = 50 Nm pour les cartouches
Sur embases filetées simples ou multiples Temp. du fluide de pression -20…+70 °C
ou système de blocs modulaires Pression de point pmax = 400 bar
Débit volumétrique maxi pmax = 100 bar (tiroir de réglage à action directe)
Pos. de montage Quelconque
Temp. d’ambiance -20…+50 °C piloté, tiroir de réglage
Masse: • Exécution à flasquer m = 2,34 kg à action directe Qmax = 100 l/min
(sens cartouche à • Sandwich P, A, B m = 1,70 kg tiroir cônique à action directe Qmax = 25 l/min
visser) • Sandwich AB m = 1,94 kg
Wandfluh AG Tel. +41 33 672 72 72 E-mail: sales@wandfluh.com Illustrations indicatives Feuille no.
Postfach Fax +41 33 672 72 12 Internet: www.wandfluh.com Modifications réservées 2.1-660F 1/2
CH-3714 Frutigen Edition 08 48
