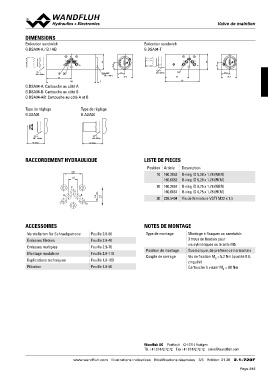

Valve de mVaailnvteiedne/mreatinentiuene

DIMENSIONS Exécution sandwich
G.DSA04-T
Exécution sandwich

G.DSA04-A / B / AB

P P

A B 40 A B
T To 17.5 T To

40
19

MD= 60Nm 10 20 30 18 MD= 60Nm 10 22.5
39.5 39.5
65 MD= 18Nm 63
5 90
130

G.DSA04-A: Cartouche au côté A

G.DSA04-B: Cartouche au côté B

G.DSA04-AB: Cartouche au côté A et B

Type de réglage Type de réglage
G.SSA04 G.ASA04

MD= 60Nm MD=60Nm
46 max. 53 max.

RACCORDEMENT HYDRAULIQUE LISTE DE PIECES

28 Position Article Description
14
10 160.2052 O-ring ID 5,28 x 1,78 (NBR)
P B 14 160.6052 O-ring ID 5,28 x 1,78 (FKM)
A T0 27
T 20 160.2067 O-ring ID 6,75 x 1,78 (NBR)
160.6067 O-ring ID 6,75 x 1,78 (FKM)

30 238.5404 Vis de fermeture VSTI M22 x 1,5

ACCESSOIRES NOTES DE MONTAGE

Verstellarten für Schraubpatrone Feuille 2.0-50 Type de montage Montage à flasquer ou sandwich
Embases filetées Feuille 2.9-40 3 trous de fixation pour
Embases multiples Feuille 2.9-70 Position de montage vis cylindriques ou tirants M5
Montage modulaire Feuille 2.9-110 Couple de serrage
Explications techniques Feuille 1.0-100 Quelconque, de préférence horizontale
Filtration Feuille 1.0-50
Vis de fixation MD = 5,2 Nm (qualité 8.8,
zinguée)
Cartouche à visser MD = 60 Nm

Wandfluh AG Postfach CH-3714 Frutigen
Tél. +41 33 672 72 72 Fax +41 33 672 72 12 sales@wandfluh.com

www.wandfluh.com Illustrations indicatives Modifications réservées 3/3 Edition: 21 26 2.1-720F
