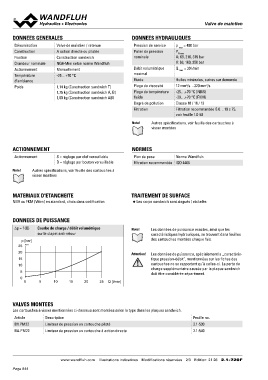

Valve de mVaailnvteiedne/mreatinentiuene
DONNEES GENERALES DONNEES HYDRAULIQUES
Dénomination Valve de maintien / retenue Pression de service p max = 400 bar
Construction A action directe ou pilotée Palier de pression PN max
Fixation Construction sandwich nominale A: 63, 210, 315 bar
Grandeur nominale NG4-Mini selon norme Wandfluh V: 63, 160, 350 bar
Actionnement Manuellement Débit volumétrique Q max = 30 l/min
Température -25…+70 °C maximal
d’ambiance Fluide Huiles minérales, autres sur demande
Poids 1,14 kg (Construction sandwich T) Plage de viscosité 12 mm2/s…320 mm2/s
1,75 kg (Construction sandwich A, B) Plage de température -25…+70 °C (NBR)
1,80 kg (Construction sandwich AB) fluide -20…+70 °C (FKM)
Degré de pollution Classe 18 / 16 / 13
Filtration Filtration recommandée ß 6…10 ≥ 75,
voir feuille 1.0-50
Note! Autres spécifications, voir feuille des cartouches à
visser montées
ACTIONNEMENT NORMES
Actionnement S = réglage par clef verouillable Plan de pose Norme Wandfluh
D = réglage par bouton verouillable
Filtration recommandée ISO 4406
Note! Autres spécifications, voir feuille des cartouches à
visser montées
MATERIAUX D'ETANCHEITE TRAITEMENT DE SURFACE
NBR ou FKM (Viton) en standard, choix dans codification ◆ Les corps sandwich sont zingués / nickelés
DONNEES DE PUISSANCE
Δp = f (Q) Courbe de charge / débit volumétrique Note! Les données de puissance exactes, ainsi que les
sur le clapet anti-retour caractéristiques hydrauliques, se trouvent dans feuilles
des cartouches montées chaque fois.
p [bar]
25 K0315 Attention! Les données de puissance, spécialement la „caractéris-
20 tique pression-débit“, mentionnées sur les fiches des
15 cartouches ne se rapportent qu’à celles-ci. La perte de
10 charge supplémentaire causée par la plaque sandwich
doit être considérée séparément.
5
0 5 10 15 20 25 Q [l/min]
0
VALVES MONTEES
Les cartouches à visser mentionnées ci-dessous sont montées selon le type dans les plaques sandwich.
Article Description Feuille no.
2.1-530
BV.PM22 Limiteur de pression en cartouche piloté 2.1-540
BA.PM22 Limiteur de pression en cartouche à action directe
www.wandfluh.com Illustrations indicatives Modifications réservées 2/3 Edition: 21 26 2.1-720F
