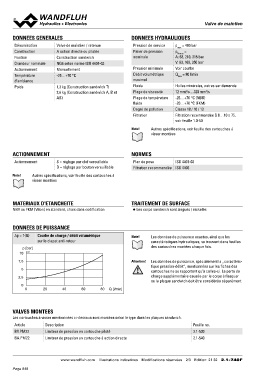

Valve de mVaailnvteiedne/mreatinentiuene

DONNEES GENERALES DONNEES HYDRAULIQUES

Dénomination Valve de maintien / retenue Pression de service pmax = 400 bar
Construction A action directe ou pilotée Palier de pression pN max =
Fixation Construction sandwich nominale A: 63, 210, 315 bar
Grandeur nominale NG6 selon norme ISO 4401-03 V: 63, 160, 350 bar
Actionnement Manuellement Pression minimale Voir courbe
Température -25…+70 °C Débit volumétrique Qmax = 80 l/min
d’ambiance maximal
Poids 1,3 kg (Construction sandwich T) Fluide Huiles minérales, autres sur demande
2,6 kg (Construction sandwich A, B et Plage de viscosité 12 mm2/s…320 mm2/s
AB) Plage de température -25…+70 °C (NBR)
fluide -20…+70 °C (FKM)
Degré de pollution Classe 18 / 16 / 13
Filtration Filtration recommandée ß 6…10 ≥ 75,
voir feuille 1.0-50

Note! Autres spécifications, voir feuille des cartouches à
visser montées

ACTIONNEMENT NORMES

Actionnement S = réglage par clef verouillable Plan de pose ISO 4401-03
D = réglage par bouton verouillable
Filtration recommandée ISO 4406

Note! Autres spécifications, voir feuille des cartouches à
visser montées

MATERIAUX D'ETANCHEITE TRAITEMENT DE SURFACE

NBR ou FKM (Viton) en standard, choix dans codification ◆ Les corps sandwich sont zingués / nickelés

DONNEES DE PUISSANCE

Δp = f (Q) Courbe de charge / débit volumétrique Note! Les données de puissance exactes, ainsi que les
sur le clapet anti-retour caractéristiques hydrauliques, se trouvent dans feuilles
des cartouches montées chaque fois.
p [bar]
10 K0317

7,5 Attention! Les données de puissance, spécialement la „caractéris-
tique pression-débit“, mentionnées sur les fiches des
5 cartouches ne se rapportent qu’à celles-ci. La perte de
charge supplémentaire causée par le corps à flasquer
2,5 ou la plaque sandwich doit être considérée séparément.

0
0 20 40 60 80 Q [l/min]

VALVES MONTEES

Les cartouches à visser mentionnées ci-dessous sont montées selon le type dans les plaques sandwich.

Article Description Feuille no.
2.1-530
BV.PM22 Limiteur de pression en cartouche piloté 2.1-540

BA.PM22 Limiteur de pression en cartouche à action directe

www.wandfluh.com Illustrations indicatives Modifications réservées 2/3 Edition: 21 32 2.1-740F
