Valve de mVaailnvteiedne/mreatinentiuene

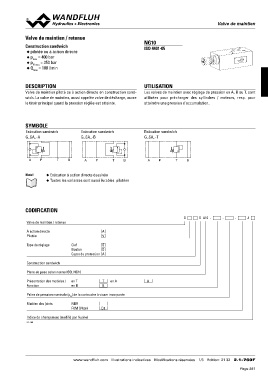

Valve de maintien / retenue NG10

Construction sandwich ISO 4401-05
◆ pilotée ou a action directe
ppQmNmamaxxa=x==410300500bl/abmrairn
◆
◆
◆

DESCRIPTION UTILISATION

Valve de maintien piloté ou à action directe en construction sand- Les valves de maintien avec réglage de pression en A, B ou T, sont

wich. La valve de maintien, aussi appelée valve de décharge, ouvre utilisées pour précharger des cyllindres / moteurs, resp. pour

le tiroir principal quand la pression réglée est atteinte. atteindre une pression d'accumulation.

SYMBOLE Exécution sandwich Exécution sandwich
G..SA..-B G..SA..-T
Exécution sandwich

G..SA..-A

AP TB AP TB AP TB

Note! ◆ Exécution à action directe dessinée
◆ Toutes les variantes sont aussi livrables pilotées

CODIFICATION

G S A10 - - - #

Valve de maintien / retenue

À action directe A
Pilotée V

Type de réglage Clef S

Bouton D

Capot de protection A

Construction sandwich

Plane de pose selon norme ISO, NG10

Présentation des modèles / en T T en A A
B
Fonction en B

Palier de pression nominale (pN) de la cartouche à visser incorporée

Matière des joints NBR
FKM (Viton)
D1

Indice de changement (modifié par l‘usine)

2.1-760

www.wandfluh.com Illustrations indicatives Modifications réservées 1/3 Edition: 21 32 2.1-760F
