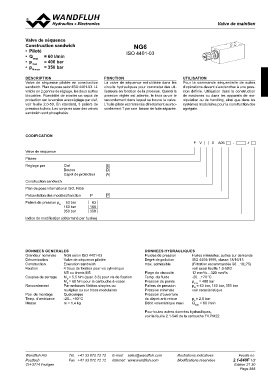

VaVlvaelvseddeesméqauinetniecne
Valve de séquence
Construction sandwich NG6
• Piloté ISO 4401-03
• Qmax = 60 l/min
• pmax = 400 bar
• pN max = 350 bar
DESCRIPTION FONCTION UTILISATION
Valve de séquence pilotée en construction La valve de séquence est utilisée dans les Pour la commande séquentielle de suites
sandwich. Plan de pose selon ISO 4401-03. Li- circuits hydrauliques pour commuter des uti- d’opérations devant s’enclencher à une pres-
vrable en 2 genres de réglage, les deux autres lisateurs en fonction de la pression. Quand la sion définie. Utilisation dans la construction
blocables. Possibilité de monter un capot de pression réglée est atteinte, le tiroir ouvre le de machines ou dans les appareils de ma-
protection sur la version avec réglage par clef, raccordement dans lequel se trouve la valve. nipulation ou de handling, ainsi que dans les
voir feuille 2.0-50. En standard, 3 paliers de L’huile pilote est ramenée directement au rac- systèmes modulaires pour la construction des
pression à choix. Les corps en acier des valves cordement T par une liaison de fuite séparée. agrégats.
sandwich sont phosphatés.
CODIFICATION
FV S A06 - #
Valve de séquence
Pilotée
Réglage par Clef S
Bouton D
Capot de protection A
Construction sandwich P
Plan de pose international ISO, NG6
Présentation des modèles/fonction P
Paliers de pression pN 63 bar 63
160 bar 160
350 bar 350
Indice de modification (déterminé par l’usine)
DONNEES GENERALES DONNEES HYDRAULIQUES
Grandeur nominale NG6 selon ISO 4401-03 Fluides de pression Huiles minérales, autres sur demande
Dénomination Valve de séquence pilotée Degré de pollution ISO 4406:1999, classe 18/16/13
Construction Exécution sandwich max. admissible (Filtration recommandée ß6…10≥75)
Fixation 4 trous de fixation pour vis cylindrique voir aussi feuille 1.0-50/2
M5 ou tirants M5 Plage de viscosité 12 mm2/s…320 mm2/s
Couples de serrage MD = 5,5 Nm (qual. 8.8) pour vis de fixation Temp. du fluide -20…+70 °C
Raccordement MD = 60 Nm pour la cartouche à visser
Par embases filetées simples ou Pression de pointe pmax = 400 bar
Paliers de pression pN = 63 bar, 160 bar, 350 bar
multiples ou sur blocs modulaires Pression minimale voir caractéristique
Pos. de montage Quelconque Pression d’ouverture
Temp. d’ambiance -20…+50 °C du clapet anti-retour pö = 2,0 bar
Débit volumétrique maxi Qmax = 60 l/min
Masse m = 1,4 kg
Pour toutes autres données hydrauliques,
voir la feuille 2.1-546 de la cartouche FV.PM22
Wandfluh AG Tél. +41 33 672 72 72 E-mail: sales@wandfluh.com Illustrations indicatives Feuille no.
Postfach Fax +41 33 672 72 12 Internet: www.wandfluh.com Modifications réservées 2.1-840F 1/2
CH-3714 Frutigen Edition 21 30
