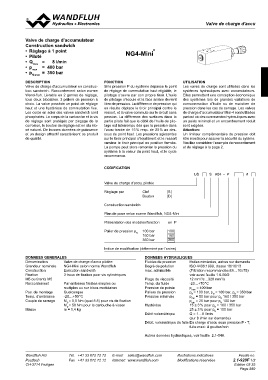

Page 859 - Softbound_Edition_19_fr

VValavlevse de charge d'accu

Valve de charge d’accumulateur ® UTILISATION
Construction sandwich Les vaves de charge sont utilisées dans les
• Réglage à 1 point NG4-Mini systèmes hydrauliques avec accumulateurs.
• Piloté Elles permettent une conception économique
• Qmax = 8 l/min FONCTION des systèmes lors de grandes variations de
• pmax = 400 bar Si la pression P du système dépasse le point consommation d’huile ou de maintien de
• pN max = 350 bar de réglage de commutation haut réglable, le pression dans les cas de serrage. Les valves
pilotage s’ouvre par son propre tiroir. L’huile de charge d’accumulateur Mini-4 sont utilisées
DESCRIPTION de pilotage s’écoule et la face arrière devient partout où des commandes hydrauliques avec
Valve de charge d’accumulateur en construc- libre de pression. La différence de pression qui un poids minimal et un encombrement réduit
tion sandwich. Raccordement selon norme en résulte déplace le tiroir principal contre le sont exigées.
Wand-fluh. Livrable en 2 genres de réglage, ressort, et la valve commute sur le circuit sans Attention:
tous deux blocables. 3 paliers de pression à pession. La différence des surfaces dans la Un limiteur complémentaire de pression doit
choix. La valve possède un point de réglage partie pilote fait que le débit de l’huile de pilo- être monté pour assurer la sécurité du sytème.
haut et une hystérèse de commutation fixe. tage est interrompu dès que la pression dans Veuillez considérer l’exemple de raccordement
Les corps en acier des valves sandwich sont l’accu tombe de 15 % resp. de 25 % au des- et de réglage à la page 2.
phosphatés. Le corps de la cartouche et la vis sous du point haut. Les pressions agissantes
de réglage sont protégés par zingage de la sur le tiroir principal s’équilibrent et le ressort
corrosion, le bouton de réglage est en alu élo- ramène le tiroir principal en position fermée.
xé naturel. De bonnes données de puissance La pompe peut alors remonter la pression du
et un design attractif caractérisent ce produit système à la valeur du point haut, et le cycle
de qualité. recommence.

CODIFICATION

US S A04 - P #

Valve de charge d’accu, pilotée

Réglage par Clef S
Bouton D

Construction sandwich

Plan de pose selon norme Wandfluh, NG4-Mini

Présentation des modèles/fonction en P

Palier de pression pN 100 bar 100
160 bar 160
350 bar 350

Indice de modification (déterminé par l’usine)

DONNEES GENERALES DONNEES HYDRAULIQUES

Dénomination Valve de charge d’accu pilotée Fluides de pression Huiles minérales, autres sur demande

Grandeur nominale NG4-Mini selon norme Wandfluh Degré de pollution ISO 4406:1999, classe 18/16/13

Construction Exécution sandwich max. admissible (Filtration recommandée ß6…10≥75)

Fixation 3 trous de fixation pour vis cylindriques voir aussi feuille 1.0-50/2

M5 ou tirants M5 Plage de viscosité 12 mm2/s…320 mm2/s

Raccordement Par embases filetées simples ou Temp. du fluide -20…+70 °C

multiples ou sur blocs modulaires Pression de pointe pmax = 400 bar
Paliers de pression pN = 100 bar, pN = 160 bar, pN = 350 bar
Pos. de montage Quelconque Pression minimale pmin = 50 bar pour pN 160 / 350 bar
pmin = 25 bar pour pN 100 bar
Temp. d’ambiance -20…+50 °C Hystérèse 15 ± 3 % pour pN = 160 / 350 bar
25 ± 3 % pour pN = 100 bar
Couple de serrage MD = 5,5 Nm (qual 8.8) pour vis de fixation Débit volumétrique Q = 1…8 l/min
Masse MD = 50 Nm pour la cartouche à visser
m = 1,4 kg

(sur 8 l/min sur demande)

Débit. volumétrique de fuite En charge d’accu sous pression P - T,

fuite maxi: 4 gouttes/min

Autres données hydrauliques, voir feuille 2.1-548.

Wandfluh AG Tél. +41 33 672 72 72 E-mail: sales@wandfluh.com Illustrations indicatives Feuille no.
Postfach Fax +41 33 672 72 12 Internet: www.wandfluh.com Modifications réservées 2.1-920F 1/2
CH-3714 Frutigen Edition 03 35
