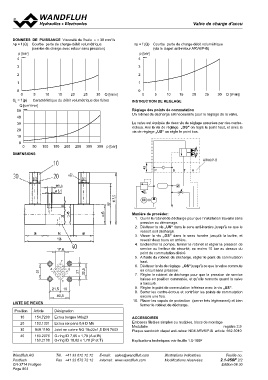

P. 864

VVaalvlvees ddee cchhaarrggee dd''aaccccuu

DONNEES DE PUISSANCE Viscosité de l'huile υ = 30 mm2/s              ∆p = f (Q)          Courbe perte de charge-débit volumétrique
∆p = f (Q) Courbe perte de charge-débit volumétrique                                    (via le clapet anti-retour ARV6/P-B)
                                                                        p [bar]
                (service de charge avec retour sans pression)          4 K0598

    p [bar]

   4 K0597

     3                                                              3

     2                                                              2

     1                                                              1

     0                                                                   0
        0 5 10 15 20 25 30 Q [l/min]                                        0 5 10 15 20 25 30 Q [l/min]

QBL  = f (p) Caractéristique  du  débit  volumétrique  des  fuites  INSTRUCTION DE REGLAGE
      Q [cm3/miBn]
                                                                    Réglage des points de commutation
     50 K0587                                                       Un robinet de décharge est nécessaire pour le réglage de la valve.

P 40 P T          T

            30                                                      La valve est équipée de deux vis de réglage assurées par des contre-
A 20 A
                                                                    écrous. Avc la vis de réglage „OS“ on règle le point haut, et avec la
                                                                    vis de réglage „US“ on règle le point bas.

     10

     0
        0 50 100 150 200 250 300 350 p [bar]

DIMENSIONS

                                                                                                                      ARV6/P-B ARV6/P-B

                                                                       42               P     B P T AB                TA
                                                                                          42

LISTE DE PIECES                                                            MM

                                                                    Manière de procéder:
                                                                      1. Ouvrir le robinet de décharge pour que l'installation travaille sans
                                                                          pression au démarrage.
                                                                      2. Dévisser la vis „US“ dans le sens anti-horaire, jusqu'à ce que le
                                                                          ressort soit déchargé.
                                                                      3. Visser la vis „OS“ dans le sens horaire jusqu'à la butée, et
                                                                          revenir deux tours en arrière.
                                                                      4. Enclencher la pompe, fermer le robinet et régler la pression de
                                                                          service au limiteur de sécurité, au moins 10 bar au dessus du
                                                                          point de commutation désiré
                                                                      5. A l'aide du robinet de décharge, régler le point de commutation
                                                                          haut.
                                                                      6. Dévisser la vis de réglage „OS“ jusqu'à ce que la valve commute
                                                                          en circuit sans pression.
                                                                      7. Régler le robinet de décharge pour que la pression de service
                                                                          baisse en position commutée, et qu'elle remonte quand la valve
                                                                          a basculé.
                                                                      8. Régler le point de commutation inférieur avec la vis „US“.
                                                                      9. Serrer les contre-écrous et contrôler les points de commutation
                                                                          encore une fois.

                                                                    10. Placer les capots de protection (serrer très légèrement) et bien
                                                                          fermer le robinet de décharge.

Position        Article    Désignation                              ACCESSOIRES
    10          154.7200   Ecrou borgne M6x23
    20          153.1301   Ecrou six-pans 0,8 D M6                  Embases filetées simples ou mutiples, blocs de montage
    30           049.1180  Joint en cuivre NG 18x22x1,5 DIN 7603
    40          160.2076   O-ring ID 7,65 x 1,78 (A et B)           Modulaire                                                      registre 2.9
                160.2108   O-ring ID 10,82 x 1,78 (P et T)
                                                                    Plaque sandwich clapet anti-retour NG6 ARV6/P-B article 662.3010

                                                                    Explications techniques voir feuille 1.0-100F

Wandfluh AG                Tél. +41 33 672 72 72            E-mail: sales@wandfluh.com     Illustrations indicatives          Feuille no.
Postfach                   Fax +41 33 672 72 12             Internet: www.wandfluh.com     Modifications réservées        2.1-950F 2/2
CH-3714 Frutigen                                                                                                           Edition 08 30
