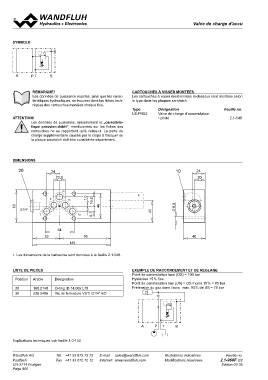

Page 866 - Softbound_Edition_19_fr

VValavlevse de charge d'accu

SYMBOLE

REMARQUE! CARTOUCHES à VISSER MONTEES
Les données de puissance exactes, ainsi que les carac-
téristiques hydrauliques, se trouvent dans les fiches tech- Les cartouches à visser mentionnées ci-dessous sont montées selon

20 niques des cartouches montées chaque fois. le type dans les plaques sandwich.

ATTENTION! 10
Les données de puissance, spécialement la „caractéris-
tique pression-débit“, mentionnées sur les fiches des Type Désignation Feuille no.
cartouches ne se rapportent qu’à celles-ci. La perte de
charge supplémentaire causée par le corps à flasquer ou US.PM22 Valve de charge d’accumulateur
la plaque sandwich doit être considérée séparément.
• piloté 2.1-548

∗

DIMENSIONS 10

20

∗20

∗

∗ Les dimensions de la cartouche sont données à la feuille 2.1-548.

LISTE DE PIECES Désignation ExEMPLE DE RACCORDEMENT ET DE RéGLAGE
Point de commutation haut (OS) = 100 bar
Position Article O-ring ID 14,00x1,78 Hystérèse 15 % fixe
Vis de fermeture VSTI G1/4"-ED Point de commutation bas (US) = OS moins 15 % = 85 bar
20 160.2140 Prétension du gaz dans l’accu max. 90 % de US = 76 bar
30 238.2406

Explications techniques voir feuille 1.0-100

Wandfluh AG Tél. +41 33 672 72 72 E-mail: sales@wandfluh.com Illustrations indicatives Feuille no.
Postfach Fax +41 33 672 72 12 Internet: www.wandfluh.com Modifications réservées 2.1-960F 2/2
CH-3714 Frutigen Edition 03 35
