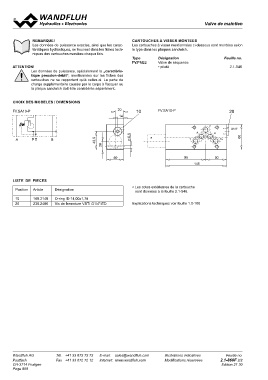

Page 858 - Softbound_Edition_19_fr

VaVlvaelvseddeesméqauinetniecne

REMARQUE! CARTOUCHES À VISSER MONTEES
Les données de puissance exactes, ainsi que les carac- Les cartouches à visser mentionnées ci-dessous sont montées selon
téristiques hydrauliques, se trouvent dans les fiches tech-
niques des cartouches montées chaque fois. le type dans les plaques sandwich.

ATTENTION! Type Désignation Feuille no.
Les données de puissance, spécialement la „caractéris- FV.PM22 Valve de séquence 2.1-546
tique pression-débit“, mentionnées sur les fiches des
cartouches ne se rapportent qu’à celles-ci. La perte de • piloté
charge supplémentaire causée par le corps à flasquer ou
la plaque sandwich doit être considérée séparément.

CHOIX DES MODELES / DIMENSIONS 10 FV.SA10-P 20
FV.SA10-P

∗

LISTE DE PIECES Désignation ∗ Les cotes extérieures de la cartouche
sont données à la feuille 2.1-546.
Position Article O-ring ID 14,00x1,78
Vis de fermeture VSTI G1/4"-ED Explications∗techniques voir feuille 1.0-100
10 160.2140
20 238.2406

Wandfluh AG Tél. +41 33 672 72 72 E-mail: sales@wandfluh.com Illustrations indicatives Feuille no.
Postfach Fax +41 33 672 72 12 Internet: www.wandfluh.com Modifications réservées 2.1-860F 2/2
CH-3714 Frutigen Edition 21 30
