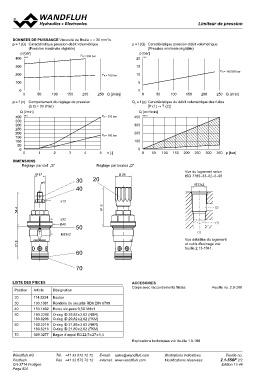

LLimimitieteuursr ddee pprreessssiioonn

DONNEES DE PuISSaNCE Viscosité de l'huile υ = 30 mm2/s

p = f (Q) Caractéristique pression-débit volumétrique p = f (Q) Caractéristique pression-débit volumétrique
(Pression minimale réglable)
(Pression maximale réglable)
p [bar]
p [bar] PN = 350 bar
400 K1150 20 K1151

300 15 PN = 160/350 bar
200 10
100 PN = 160 bar
5

0 0
0 50 100 150 200 250 Q [l/min] 0 50 100 150 200 250 Q [l/min]

p = f (n) Comportement du réglage de pression PN = 350 bar QL = f (p) Caractéristique du débit volumétrique des fuites
(à Q = 30 l/min) PN = 160 bar [P (1) → T (2)]

Q [l/min] 5 n [-] Q [cm3/min]
400 K0734_1
400 K1152
350 300
300
250 200
200
150 100
100
0
50 0 50 100 150 200 250 300 350 p [bar]
0
01234

DImeNSIONS Réglage par bouton „D“
Réglage par clef „S“
Ø 26 Vue du logement selon
Ø 17 ISO 7789–33–02–0–98
30 20
s4 40 M33x2

s13

(2)
51.8 54.4
61.9s3250 (1)
Ø40
(1)
M33x2
Vue détaillée du logement
60 et outils d'usinage voir
feuille 2.13-1041.

70

lISTE DES PIECES ACCeSOIreS Feuille no. 2.9-200
Corps avec raccordements filetés
Position Article Désignation

20 114.2224 Bouton
30 193.1061 Rondelle de sécurité RD6 DIN 6799
40 153.1402 Ecrou six-pans 0,5D M8x1
50 160.2298 O-ring ID 29,82 x 2,62 (NBR)

160.6296 O-ring ID 29,82 x 2,62 (FKM)
60 160.2219 O-ring ID 21,89 x 2,62 (NBR)

160.6216 O-ring ID 21,89 x 2,62 (FKM)
70 049.3277 Bague d'appui RD 22,5 x 27 x 1,4

Explications techniques voir feuille 1.0-100

Wandfluh AG Tél. +41 33 672 72 72 E-mail: sales@wandfluh.com Illustrations indicatives Feuille no.
Postfach Fax +41 33 672 72 12 Internet: www.wandfluh.com Modifications réservées 2.1-550F 2/2
CH-3714 Frutigen Edition 13 48
