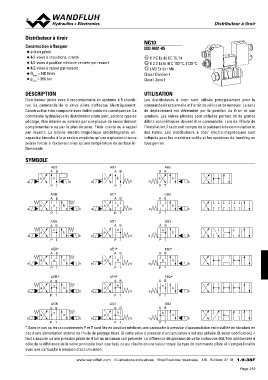

Page 319 - Softbound_Edition_19_fr

DistributeWurVàYtFiAro1i0r

Distributeur à tiroir NG10

Construction à flasquer ISO 4401-05
◆ à tiroir piloté
◆ 4/2-voies à impulsions, cranté x II 2 G Ex db IIC T6, T4
◆ 4/3-voies à position médiane centrée par ressort x II 2 D Ex tb III C T80 °C, T130 °C
◆ 4/2-voies à rappel par ressort x I M2 Ex db I Mb
◆ Qmax = 160 l/min
◆ pmax = 350 bar Class I Division 1
Class I Zone 1

DESCRIPTION UTILISATION

Distributeur piloté avec 4 raccordements en système à 5 chamb- Les distributeurs à tiroir sont utilisés principalement pour la
res. La commande de la valve pilote s'effectue électriquement. commande directionnelle et l'arrêt de vérins et de moteurs. Le sens
Construction très compacte avec faible poids en conséquence. La de déplacement est déterminé par la position du tiroir et son
commande hydraulique du distributeur pilote peut, selon le type de symbole. Les valves pilotées sont utilisées partout où de grands
pilotage, être interne ou externe par une plaque de raccordement débits volumétriques doivent être commandés. Lors de l'étude de
complémentaire ou par le plan de pose. Tiroir cranté ou à rappel l'installation, il faut tenir compte de la puissance de commutation et
par ressort. La bobine électro-magnétique antidéflagrante en- des fuites. Les distributeurs à tiroir électro-magnétiques sont
capsulée étanche à la pression empêche qu'une explosion interne indiqués pour les machines-outils et les systèmes de handling en
puisse forcer à l'extérieur ainsi qu'une température de surface in- tous genres.
flammable.

SYMBOLE AB1 AB2
AB AB
AB3
AB ab b a b
b a
ab b a PT b b
a a b
a AC1 PT b
PT AB

ACB b ab CB2
AB b AB
PT
a ob ab
a AD1 a
AB
PT PT
ab
ADB DB2
PT AB
AB
a ob ab
a a

PT PT

AEB* ba AE1* b EB2* b
AB AB
AB
a ob ab ab
a a
PT
PT PT

AFB* ba AF1* b FB2* b

AB AB AB
a ob ab
a ab
PT a
PT
PT

AGB AG1 GB2

AB AB AB

a ob ba ab b ab b
a a

PT PT PT

* Dans le cas ou les raccordements P et T sont liés en position médiane, une cartouche à pression d'accumulation est installée en standard en

cas d'une alimentation interne de l'huile de pilotage (ti/pi). Si cette valve à pression d'accumulation n'est pas utilisée (0, selon codification), il

faut s'assurer qu'une pression pilote de 4 bar au minimum soit présente. La différence de pression de cette cartouche doît être additionnée à

celle de la différence de la valve principale (voir courbes), ce qui résulte en une valeur totale. Le type de commande pilote xi n'est pas livrable

avec une cartouche à pression d'accumulation.
