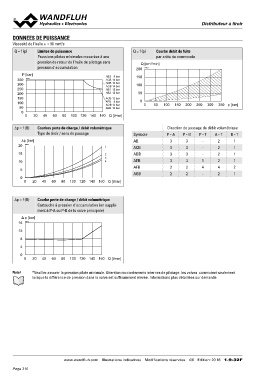

DDiissttrriibbuutteeuurr àà ttiirrooiirr

DONNEES DE PUISSANCE

Viscosité de l'huile u = 30 mm2/s

Q = f (p) Limites de puissance Q = f (p) Courbe débit de fuite
Pressions pilotes minimales mesurées à une par arête de commande
pression de retour de l'huile de pilotage sans
pression d'accumulation Q [cm3/min]
200 K4123

P [bar] AB3 8 bar 150
ACB 14 bar
350 K4122 ADB 10 bar 100
300 AGB 14 bar
250 AB1 12 bar 50
200 AB2 12 bar

150 ACB 12 bar 0
100 AFB 8 bar 0 50 100 150 200 250 300 350 p [bar]
AGB 12 bar
50 AEB 10 bar

0
0 20 40 60 80 100 120 140 160 Q [l/min]

∆p = f (Q) Courbes perte de charge / débit volumétrique Direction de passage du débit volumétrique
Type de tiroir / sens de passage P-A P-B P-T A-T B-T
Symbole
∆p [bar] 1 AB. 33 - 21
20 K4124 ACB 33 - 21
2 ADB 33 - 21
15 3 AEB 33121
4 AFB 22442
10 AGB 22 - 21

5

0
0 20 40 60 80 100 120 140 160 Q [l/min]

∆p = f (Q) Courbe perte de charge / débit volumétrique
Cartouche à pression d'accumulation (en supplé-
ment à P-A ou P-B de la valve principale)

Δ p [bar]
16 K4132

12

8

4

0
0 20 40 60 80 100 120 140 160 Q [l/min]

Note! *Veuillez assurer la pression pilote minimale. Attention raccordements internes de pilotage: les valves commutent seulement
lorsque la différence de pression dans la valve est suffisamment élevée. Informations plus détaillées sur demande.

www.wandfluh.com Illustrations indicatives Modifications réservées 4/6 Edition: 20 16 1.9-32F
