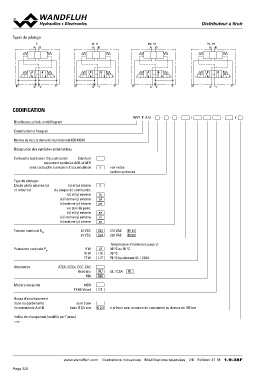

Types de pilotage pi, xi pe, xe DistributeWurVàYtFiAro1i0r
AB AB
ti te, ae
AB AB
ab ab ab ab
P XY T P XY T P XY T P XY T
CODIFICATION WVY F A10 - - - - / -#
Distributeur, piloté, antidéflagrant
Construction à flasquer
Norme de raccordement internationale ISO NG10
Désignation des symboles selon tableau
Cartouche à pression d‘accumulation Standard
seulement symboles AEB et AFB
sans cartouche à pression d‘accumulation o voir notes
section symboles
Type de pilotage: (x) et (y) interne ti
L’huile pilote amenée (x) via plaque de commande:
et retour (y) te
(x) et (y) externe pi
(x) interne (y) externe pe
(x) externe (y) interne
ae
via plan de pose: xi
(x) et (y) externe xe
(x) interne (y) externe
(x) externe (y) interne
Tension nominale UN 12 VDC G12 115 VAC R115
24 VDC G24 230 VAC R230
Puissance nominale PN Température d’ambiance jusqu’à:
9 W L9 40 °C ou 90 °C
15 W L15 70 °C
17 W L17 70 °C (seulement UL / CSA)
Attestation ATEX, IECEx, CCC, EAC
Australia AU UL / CSA UL
MA MA
Matière des joints NBR
FKM (Viton)
D1
Buses d‘amortissement sans buse
dans raccordements buse Ø 0,5 mm Q 0,5 à prévoir pour pression de commande au dessus de 100 bar
de commande A et B
Indice de changement (modifié par l’usine)
1.9-38
www.wandfluh.com Illustrations indicatives Modifications réservées 2/6 Edition: 21 18 1.9-38F
