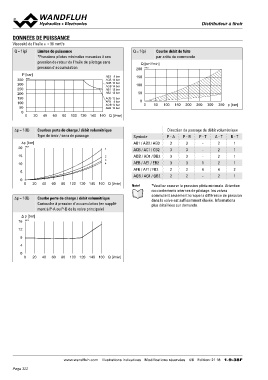

DONNEES DE PUISSANCE

Viscosité de l'huile u = 30 mm2/s

Q = f (p) Limites de puissance Q = f (p) Courbe débit de fuite
*Pressions pilotes minimales mesurées à une par arête de commande
pression de retour de l'huile de pilotage sans
pression d'accumulation Q [cm3/min]
200 K4123

P [bar] AB3 8 bar 150
ACB 14 bar
350 K4122 ADB 10 bar 100
300 AGB 14 bar
250 AB1 12 bar 50
200 AB2 12 bar

150 ACB 12 bar 0
100 AFB 8 bar 0 50 100 150 200 250 300 350 p [bar]
AGB 12 bar
50 AEB 10 bar

0
0 20 40 60 80 100 120 140 160 Q [l/min]

∆p = f (Q) Courbes perte de charge / débit volumétrique Direction de passage du débit volumétrique
Type de tiroir / sens de passage P-A P-B P-T A-T B-T
Symbole
∆p [bar] 1 AB1 / AB2 / AB3 33 - 21
20 K4124 ACB / AC1 / CB2 33 - 21
2 ADB / AD1 / DB2 33 - 21
15 3 AEB / AE1 / EB2 33121
4 AFB / AF1 / FB2 22442
10 AGB / AG1 / GB2 22 - 21

5

0 Note! *Veuillez assurer la pression pilote minimale. Attention
0 20 40 60 80 100 120 140 160 Q [l/min] raccordements internes de pilotage: les valves
commutent seulement lorsque la différence de pression
∆p = f (Q) Courbe perte de charge / débit volumétrique dans la valve est suffisamment élevée. Informations
Cartouche à pression d'accumulation (en supplé- plus détaillées sur demande.
ment à P-A ou P-B de la valve principale)

Δ p [bar]
16 K4132

12

8

4

0
0 20 40 60 80 100 120 140 160 Q [l/min]

www.wandfluh.com Illustrations indicatives Modifications réservées 4/6 Edition: 21 18 1.9-38F
