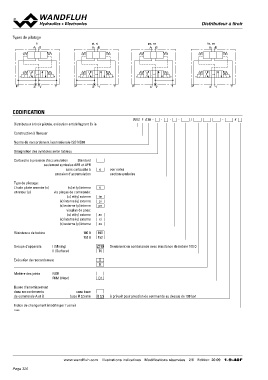

Types de pilotage pi, xi pe, xe DDiissttrriibbuutteeuurr àà ttiirrooiirr
AB AB
ti te, ae
AB AB

ab ab ab ab

P XY T P XY T P XY T P XY T

CODIFICATION

WVZ F A10 - - - - / -#

Distributeur à tiroir pilotée, exécution antidéflagrant Ex ia

Construction à flasquer

Norme de raccordement internationale ISO NG10

Désignation des symboles selon tableau

Cartouche à pression d‘accumulation Standard

seulement symboles AEB et AFB

sans cartouche à o voir notes
section symboles
pression d‘accumulation

Type de pilotage: (x) et (y) interne ti
L’huile pilote amenée (x) via plaque de commande:
et retour (y) te
(x) et (y) externe pi
(x) interne (y) externe pe
(x) externe (y) interne
ae
via plan de pose: xi
(x) et (y) externe xe
(x) interne (y) externe
(x) externe (y) interne

Résistance de bobine 100 Ω 100
152 Ω 152

Groupe d‘appareils I (Mining) Z319 Seulement en combinaison avec résistance de bobine 100 Ω
II (Surface) T6 à prévoir pour pression de commande au dessus de 100 bar

Exécution de raccordement D
K

Matière des joints NBR
FKM (Viton)
D1

Buses d‘amortissement sans buse
dans raccordements buse Ø 0,5 mm Q 0,5
de commande A et B

Indice de changement (modifié par l’usine)

1.9-40

www.wandfluh.com Illustrations indicatives Modifications réservées 2/6 Edition: 20 09 1.9-40F
