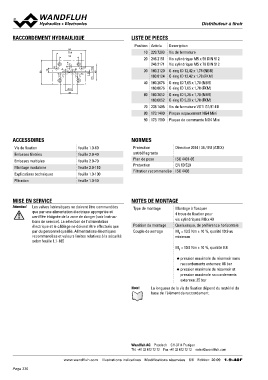

DDiissttrriibbuutteeuurr àà ttiirrooiirr
RACCORDEMENT HYDRAULIQUE LISTE DE PIECES
Position Article Description
93 10 239.7203 Vis de fermeture
70.8
54 20 246.2151 Vis cylindrique M5 x 50 DIN 912
246.2171 Vis cylindrique M5 x 70 DIN 912
P
30 160.2120 O-ring ID 12,42 x 1,78 (NBR)
X BY 160.8124 O-ring ID 12,42 x 1,78 (FKM)
A To
40 160.2076 O-ring ID 7,65 x 1,78 (NBR)
T 160.8076 O-ring ID 7,65 x 1,78 (FKM)
68
12
1.5
9.7 16.8
46
20.8 60 160.2052 O-ring ID 5,28 x 1,78 (NBR)
48 160.6052 O-ring ID 5,28 x 1,78 (FKM)
70 238.1405 Vis de fermeture VSTI G1/8"-ED
80 173.1400 Plaque espacement NG4 Mini
90 173.1500 Plaque de commande NG4 Mini
ACCESSOIRES NORMES
Vis de fixation feuille 1.0-60 Protection Directive 2014 / 34 / EU (ATEX)
Embases filetées feuille 2.9-40 antidéflagrante
Embases multiples feuille 2.9-70 Plan de pose ISO 4401-05
Montage modulaire feuille 2.9-110 Protection EN 60 529
Explications techniques feuille 1.0-100 Filtration recommandée ISO 4406
Filtration feuille 1.0-50
MISE EN SERVICE NOTES DE MONTAGE
Attention! Les valves intrinsèques ne doivent être commandées Type de montage Montage à flasquer
que par une alimentation électrique appropriée et 4 trous de fixation pour
certifiée éloignée de la zone de danger (voir Instruc- Position de montage vis cylindriques M6 x 40
tions de service). La sélection de l'alimentation Couple de serrage
électrique et le câblage ne doivent être effectués que Quelconque, de préférence horizontale
par du personnel qualifié. Alimentations électriques
recommandées et valeurs limites relatives à la sécurité MD = 13.5 Nm ± 10 %, qualité 10.9 au
selon feuille 1.1-185 minimum
Note! MD = 10.5 Nm ± 10 %, qualiité 8.8:
◆ pression maximale du réservoir sans
raccordements externes: 80 bar
◆ pression maximale du réservoir et
pression maximale raccordements
externes: 35 bar
La longueur de la vis de fixation dépend du matériel de
base de l'élément de raccordement.
Wandfluh AG Postfach CH-3714 Frutigen
Tél. +41 33 672 72 72 Fax +41 33 672 72 12 sales@wandfluh.com
www.wandfluh.com Illustrations indicatives Modifications réservées 6/6 Edition: 20 09 1.9-40F
