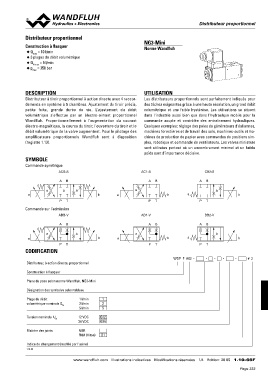

DDiissttrriibbuutteeuurr pprrooppoorrttiioonnnneell

Distributeur proportionnel NG3-Mini

Construction à flasquer Norme Wandfluh
◆ Qmax = 10 l/min
◆ 3 plages de débit volumétrique
◆ QN max = 5 l/min
◆ pmax = 350 bar

DESCRIPTION UTILISATION

Distributeur à tiroir proportionnel à action directe avec 4 raccor- Les distributeurs proportionnels sont parfaitement indiqués pour
dements en système à 5 chambres. Ajustement du tiroir précis, des tâches exigeantes grâce à une haute résolution, un grand débit
petite fuite, grande durée de vie. L'ajustement du débit volumétrique et une faible hystérèse. Les utilisations se situent
volumétrique s'effectue par un électro-aimant proportionnel dans l'industrie aussi bien que dans l'hydraulque mobile pour la
Wandfluh. Proportionnellement à l'augmentation du courant commande souple et contrôlée des entraînement hydrauliques.
électro-magnétique, la course du tiroir, l'ouverture du tiroir et le Quelques exemples: réglage des pales de générateurs d'éoliennes,
débit volumétrique de la valve augmentent. Pour le pilotage des machines forestières et de travail des sols, machines-outils et ma-
amplificateurs proportionnels Wandfluh sont à disposition chines de production de papier avec commandes de positions sim-
(registre 1.13). ples, robotique et commande de ventilateurs. Les valves miniature
sont utilisées partout où un encombrement minimal et un faible
SYMBOLE poids sont d'importance décisive.

Commande symétrique AC1-S CB2-S

ACB-S

AB AB AB

a0 b a b
a ba a
b b
PT PT
PT
Commande sur l'admission DB2-V
AD1-V
ADB-V

118.5 63 AB AB AB

a b a b
a b a
ba b
PT PT PT

x CODIFICATION

WDP F A03 - - - - - # 2

Distributeur, à action directe, proportionnel

T Construction à flasquer

Plane de pose selon norme Wandfluh, NG3-Mini

A

Désignation des symboles selon tableau

Plage de débit 1 l/min 1
2 l/min 2
P volumétrique nominale QN 5 l/min 5

B Tension nominale UN 12 VDC G12
24 VDC G24

Matière des joints NBR
y FKM (Viton) D1

Indice de changement (modifié par l‘usine)

1.10-66

www.wandfluh.com Illustrations indicatives Modifications réservées 1/4 Edition: 20 05 1.10-66F
