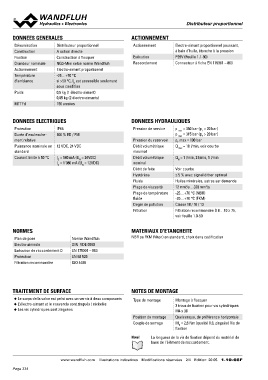

DDiissttrriibbuutteeuurr pprrooppoorrttiioonnnneell
DONNEES GENERALES ACTIONNEMENT
Dénomination Distributeur proportionnel Actionnement Electro-aimant proportionnel poussant,
Construction A action directe à bain d’huile, étanche à la pression
Fixation Construction à flasquer Exécution
Grandeur nominale NG3-Mini selon norme Wandfluh Raccordement P29V (Feuille 1.1-90)
Actionnement Electro-aimant proportionnel
Température -25…+70 °C Connecteur à fiche EN 175301 – 803
d’ambiance si >50 °C, IG est accessible seulement
sous condition
Poids 0,5 kg (1 électro-aimant)
0,65 kg (2 électro-aimants)
MTTFd 150 années
DONNEES ELECTRIQUES DONNEES HYDRAULIQUES
Protection IP65 Pression de service p max = 350 bar (pT < 20 bar)
100 % ED / FM p max = 315 bar (pT > 20 bar)
Durée d’enclenche- Pression du reservoir pT max = 100 bar
ment relative 12 VDC, 24 VDC Débit volumétrique Q max = 10 l/min, voir courbe
maximal
Puissance nominale en IG = 540 mA (UN = 24VDC) Débit volumétrique QN = 1 l/min, 2 l/min, 5 l/min
standard IG = 1'080 mA (UN = 12VDC) nominal
Débit de fuite Voir courbe
Courant limite à 50 °C Hystérèse ≤ 5 % avec signal dither optimal
Fluide Huiles minérales, autres sur demande
Plage de viscosité 12 mm2/s…320 mm2/s
Plage de température -25…+70 °C (NBR)
fluide -20…+70 °C (FKM)
Degré de pollution Classe 18 / 16 / 13
Filtration Filtration recommandée ß 6…10 ≥ 75,
voir feuille 1.0-50
NORMES Norme Wandfluh MATERIAUX D'ETANCHEITE
DIN VDE 0580
Plan de pose EN 175301 – 803 NBR ou FKM (Viton) en standard, choix dans codification
Electro-aimants EN 60 529
Exécution de raccordement D ISO 4406
Protection
Filtration recommandée
TRAITEMENT DE SURFACE NOTES DE MONTAGE
◆ Le corps de la valve est peint avec un vernis à deux composants Type de montage Montage à flasquer
◆ L’électro-aimant et le couvercle sont zingués / nickelés 3 trous de fixation pour vis cylindriques
◆ Les vis cylindriques sont zinguées Position de montage M4 x 30
Couple de serrage
Quelconque, de préférence horizontale
MD = 2,6 Nm (qualité 8.8, zinguée) Vis de
fixation
Note! La longueur de la vis de fixation dépend du matériel de
base de l'élément de raccordement.
www.wandfluh.com Illustrations indicatives Modifications réservées 2/4 Edition: 20 05 1.10-66F
