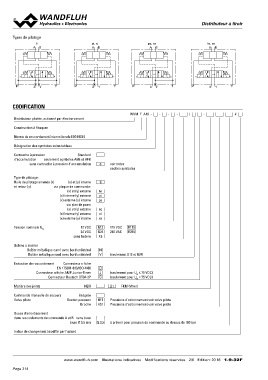

P. 314
Types de pilotage pi, xi pe, xe DDiissttrriibbuutteeuurr àà ttiirrooiirr
AB AB
ti te, ae
AB AB
ab ab ab ab
P XY T P XY T P XY T P XY T
CODIFICATION WVM F A10 - - - - / - #
Distributeur pilotée, actionné par électro-aimant
Construction à flasquer
Norme de raccordement internationale ISO NG10
Désignation des symboles selon tableau
Cartouche à pression Standard
d‘accumulation seulement symboles AEB et AFB
sans cartouche à pression d‘accumulation o voir notes
section symboles
Type de pilotage:
Huile de pilotage amenée (x) (x) et (y) interne ti
et retour (y) via plaque de commande: te
pi
(x) et (y) externe pe
(x) interne (y) externe ae
xi
(x) externe (y) interne xe
via plan de pose:
(x) et (y) externe
(x) interne (y) externe
(x) externe (y) interne
Tension nominale UN 12 VDC G12 115 VDC R115
24 VDC G24 230 VAC R230
sans bobine X5
Bobine à insérer
Boîtier métallique carré avec bord unilatéral N
Boîtier métallique rond avec bord unilatéral V (seulement G12 et G24)
Exécution de raccordement Connecteur a fiche
EN 175301-803/ISO 4400 D
Connecteur a fiche AMP Junior-Timer J (seulement pour UUNN ≤ 75 VDC)
Connecteur Deutsch DT04-2P G (seulement pour ≤ 75 VDC)
Matière des joints NBR D1 FKM (Viton)
Commande manuelle de secours intégrée
Valve pilote Bouton-poussoir HF1 Pressions d‘actionnement voir valve pilote
Broche HS1 Pressions d‘actionnement voir valve pilote
Buses d‘amortissement
dans raccordements de commande A et B sans buse
buse Ø 0,5 mm Q 0,5 à prévoir pour pression de commande au dessus de 100 bar
Indice de changement (modifié par l’usine)
www.wandfluh.com Illustrations indicatives Modifications réservées 2/6 Edition: 20 16 1.9-32F
